CAB

Beschreibung

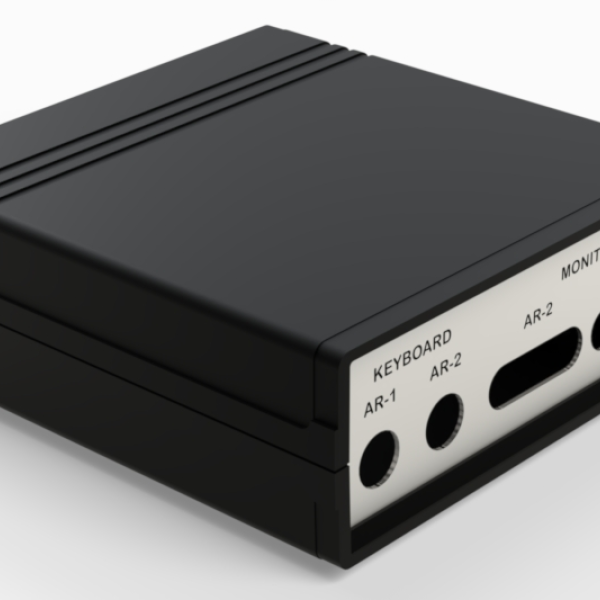

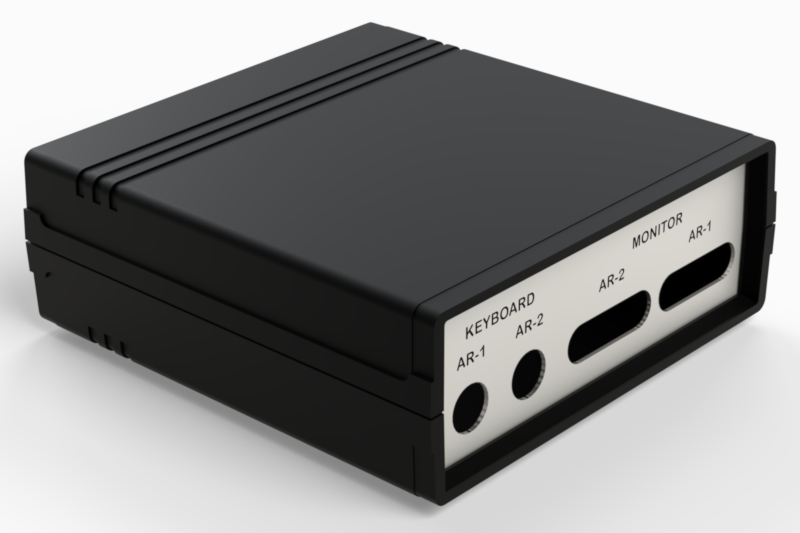

Kunststoffgehäuse mit zwei 1 mm starken Aluminiumdeckplatten. Jede Hälfte hat integrierte Führungen und Montagepfeiler für PCB. Matte Oberfläche. Montage mit nur 2 Schrauben. Front- und Rückplatte auch in hellgrauen ABS (Farbenkod .13) erhältlich. Version mit Plastikplatte: 011P, 012P, 022P, 222P, 223P, 233P.

Details

Produkte

Modell L (mm) W (mm) H (mm) Farbe (Ral) Material MAX PCB L (mm) MAX PCB W (mm) Schrauben Batterie Zubehör Zeichnungen Mehr

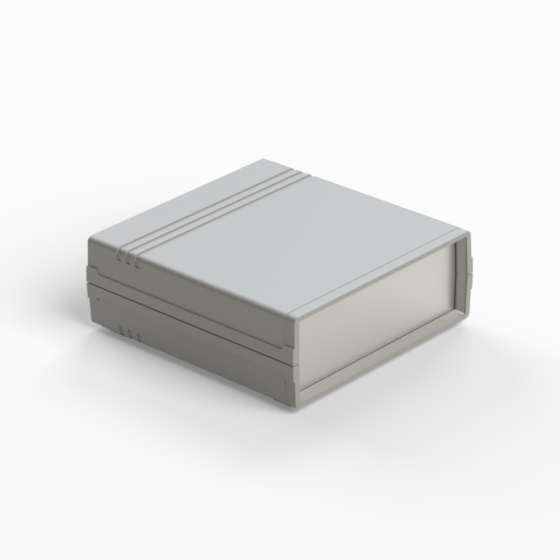

011.5 134 129 47 9018
 AG-ATY 116 115 2 - PP11
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP11
  • Zeichnungen:  PDF  DWG

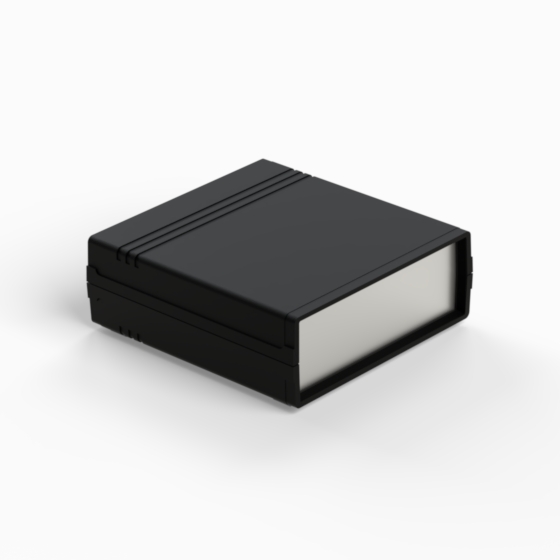

011.9 134 129 47 9004
 P2H-AT 116 115 2 - PP11
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP11
  • Zeichnungen:  PDF  DWG
012.5 134 129 54 9018
 AG-ATY 116 115 2 - PP12
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP12
  • Zeichnungen:  PDF  DWG

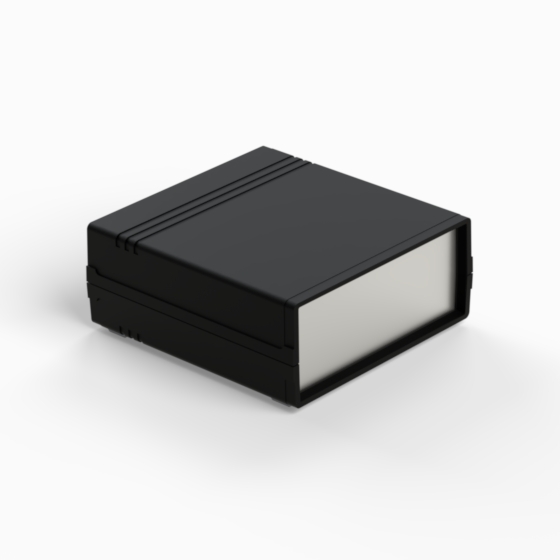

012.9 134 129 54 9004
 P2H-AT 116 115 2 - PP12
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP12
  • Zeichnungen:  PDF  DWG

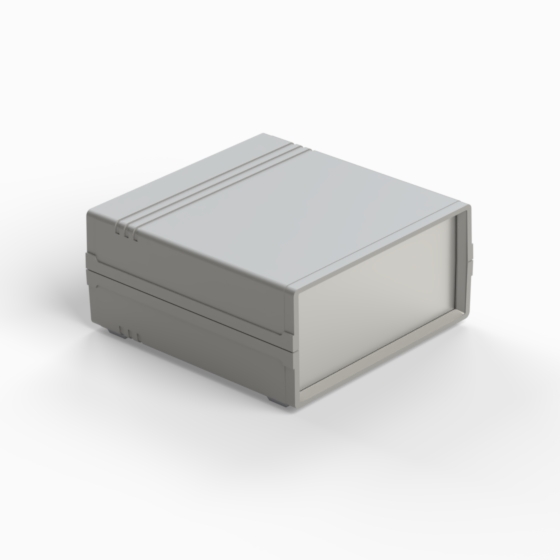

022.5 134 129 61 9018
 AG-ATY 116 115 2 - PP22
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP22
  • Zeichnungen:  PDF  DWG

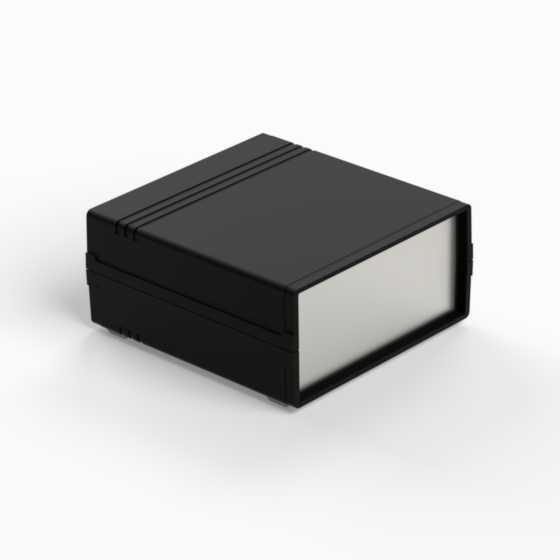

022.9 134 129 61 9004
 P2H-AT 116 115 2 - PP22
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP22
  • Zeichnungen:  PDF  DWG

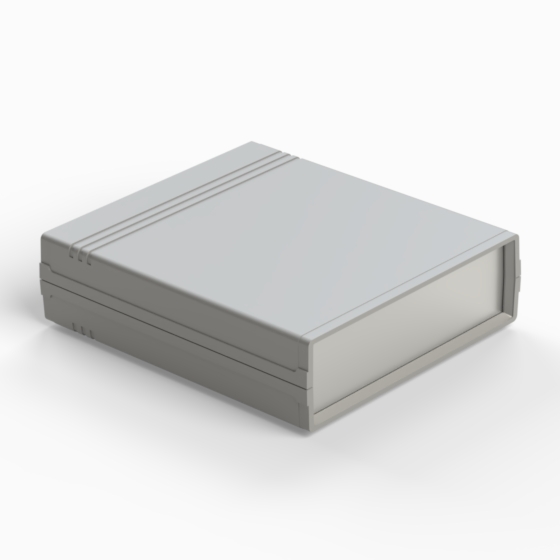

222.5 173 154 47 9018
 AG-ATY 154 140 2 - PP222
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP222
  • Zeichnungen:  PDF  DWG

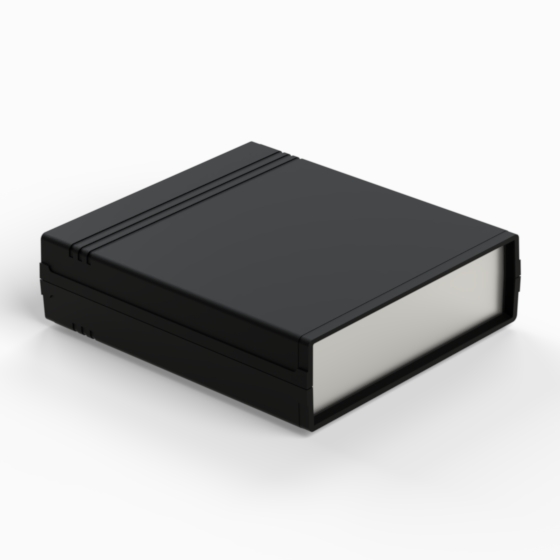

222.9 173 154 47 9004
 P2H-AT 154 140 2 - PP222
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP222
  • Zeichnungen:  PDF  DWG
223.5 173 154 54 9018
 AG-ATY 154 140 2 - PP223
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG

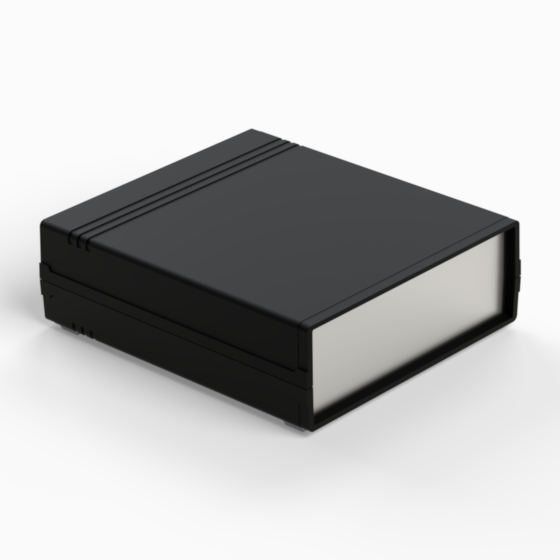

223.9 173 154 54 9004
 P2H-AT 154 140 2 - PP223
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP223
  • Zeichnungen:  PDF  DWG

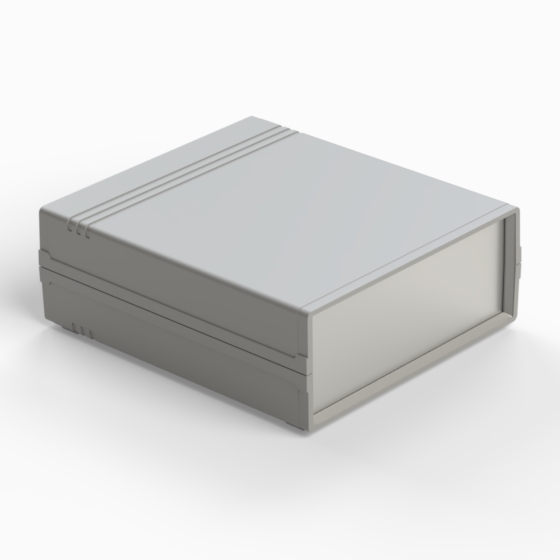

233.5 173 154 61 9018
 AG-ATY 154 140 2 - PP233
 PDF
DWG
Displays
  • Farbe (Ral): 9018
  • Material: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG

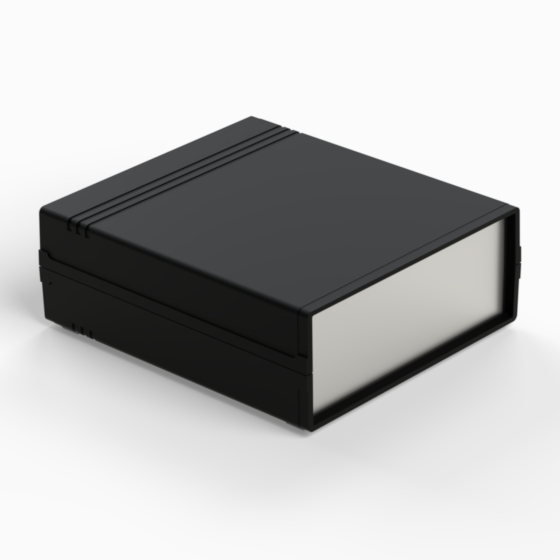

233.9 173 154 61 9004
 P2H-AT 154 140 2 - PP233
 PDF
DWG
Displays
  • Farbe (Ral): 9004
  • Material: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Schrauben: 2
  • Batterie: -
  • Zubehör: PP233
  • Zeichnungen:  PDF  DWG
