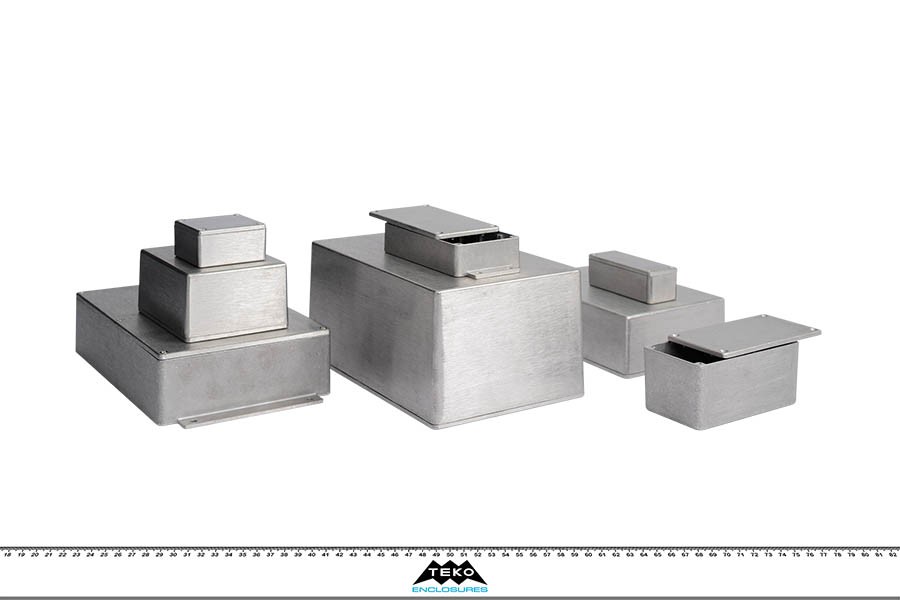

ALUTEK

Famiglia Aluminium - Contenitori per elettronica - Metallo

Descrizione

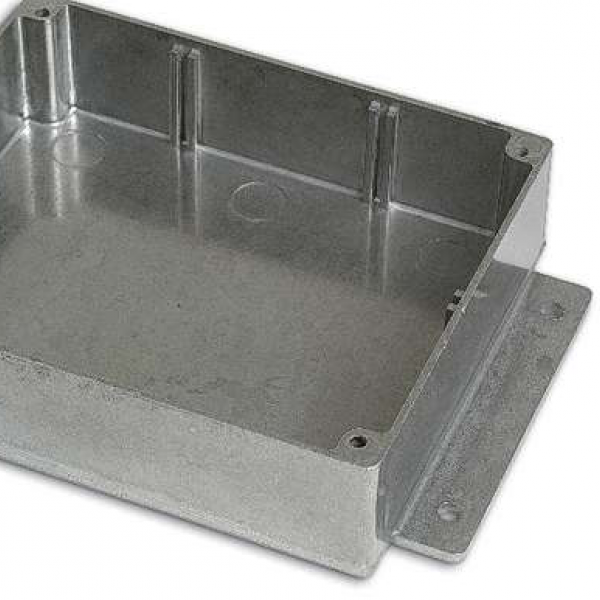

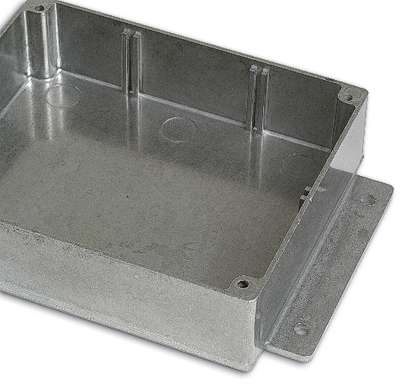

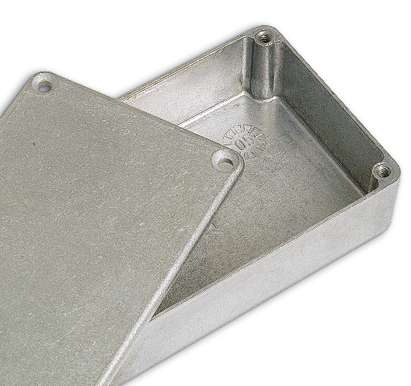

Serie di contenitori in alluminio presso fuso progettati per ottenere un’eccellente schermatura alle interferenze elettromagnetiche. I modelli sono completi di guide interne per PCB. I modelli da “AL 16X” a “AL 25X” sono dotati di flange pre-forate per fissaggio a parete per un facile e veloce montaggio a parete. I modelli con “SK” sono dotati di guarnizione IP66 (non disponibile per modelli AL 1 e AL 2) Su richiesta è possibile avere i contenitori con rivestimento in nylon o verniciatura smaltata. Semplice e rapido assemblaggio con quattro o sei viti in acciaio zincato.

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

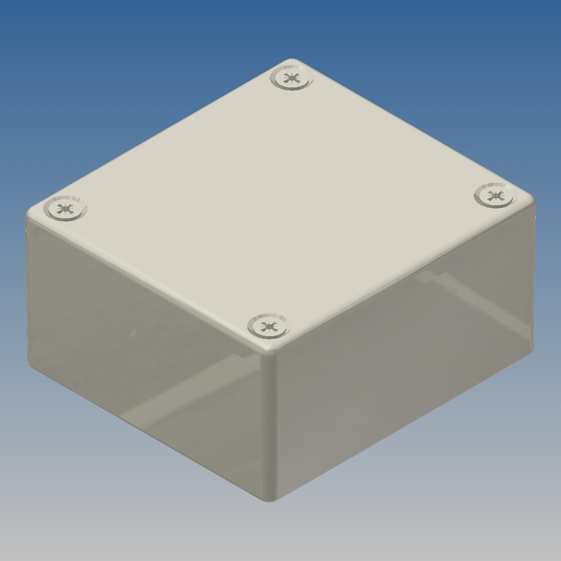

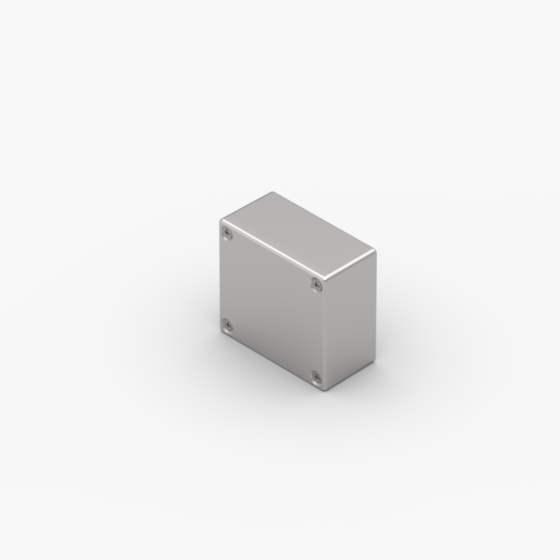

AL-1.0 60 55 30  -
LM 24 55,8 20 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 55,8
  • MAX PCB W (mm): 20
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

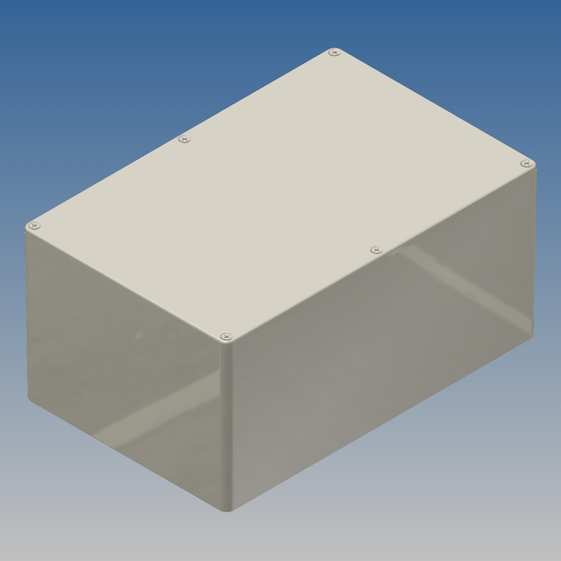

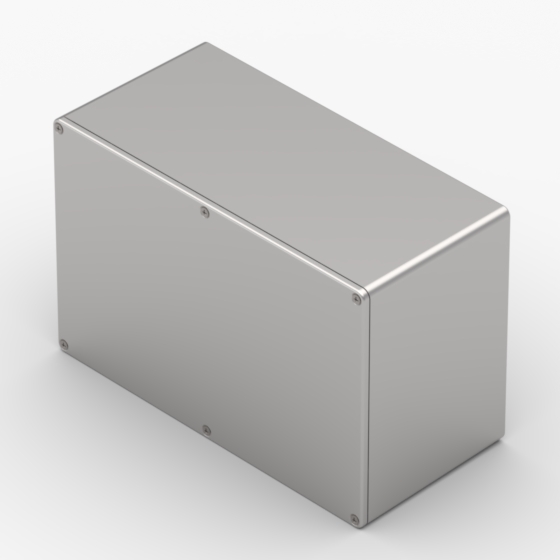

AL-10.0 222,3 146 105  -
LM 24 218,3 142 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-10SK.0 222,3 146 105  -
LM 24 218,3 142 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

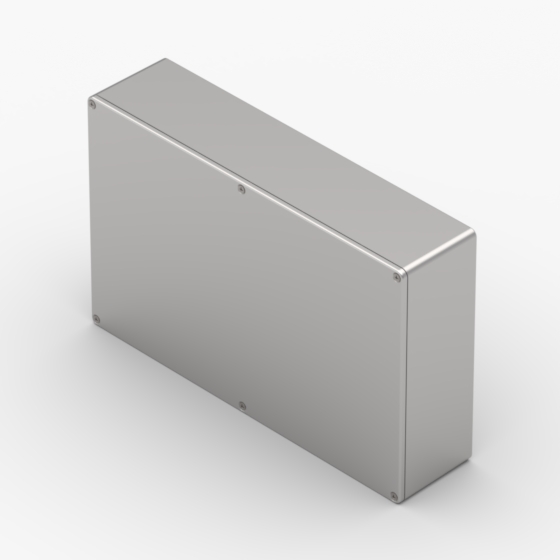

AL-11X.0 275 175 65  -
LM 24 270,5 55,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 270,5
  • MAX PCB W (mm): 55,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

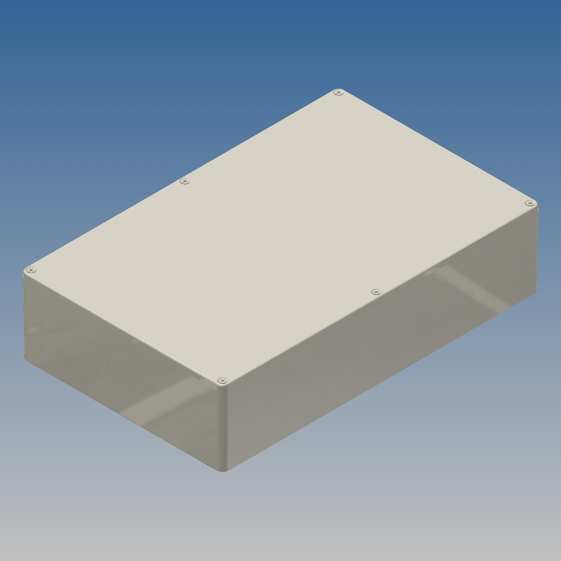

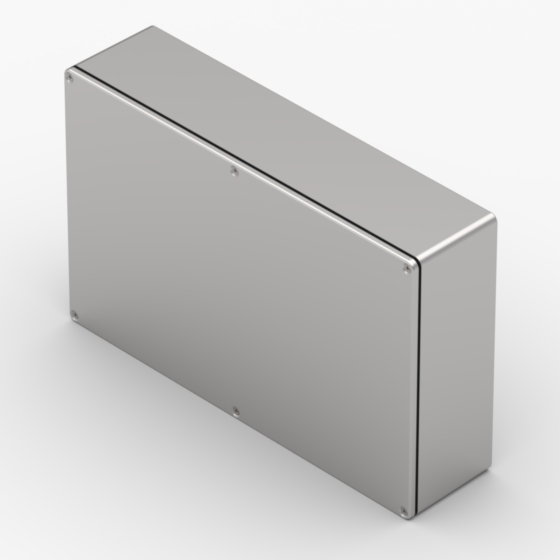

AL-11XSK.0 275 175 65  -
LM 24 270,5 55,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 270,5
  • MAX PCB W (mm): 55,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

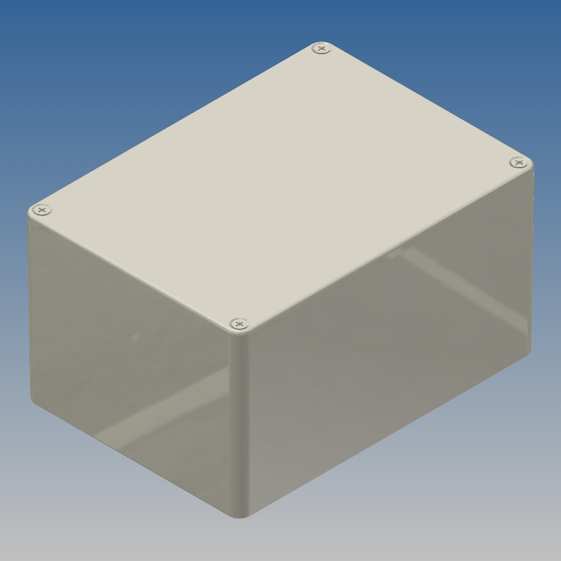

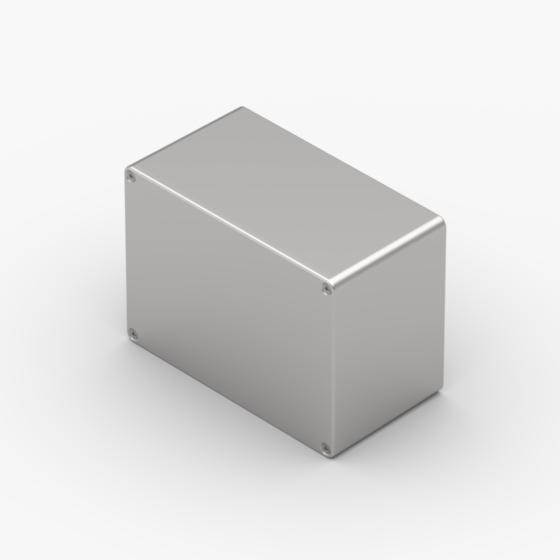

AL-12X.0 139,7 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-12XSK.0 139,7 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

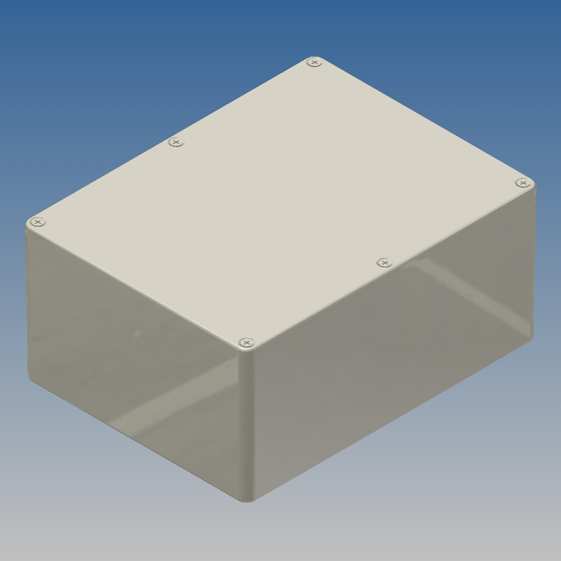

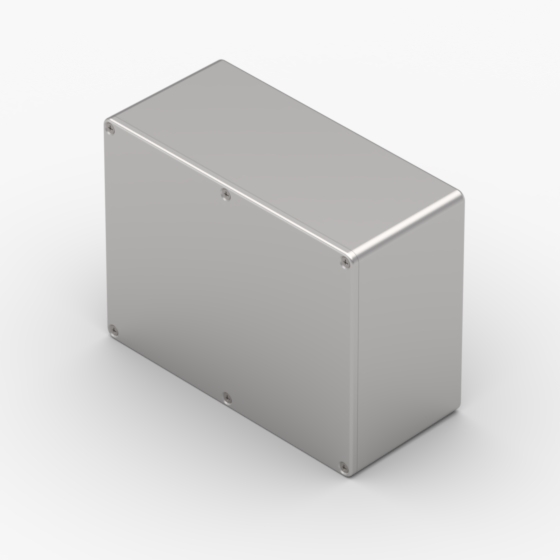

AL-13X.0 165 127 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

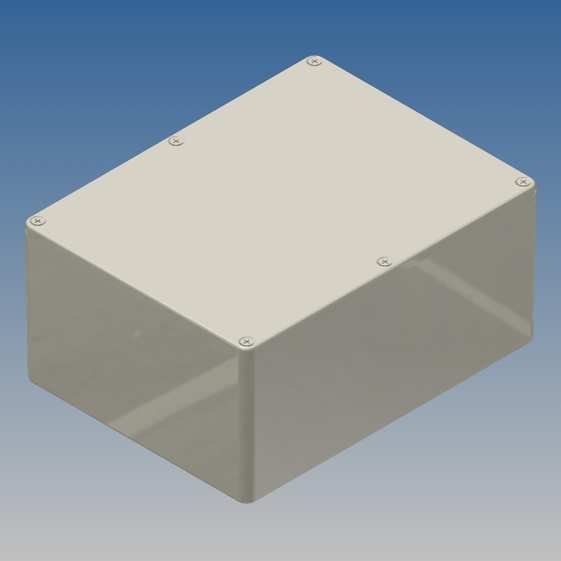

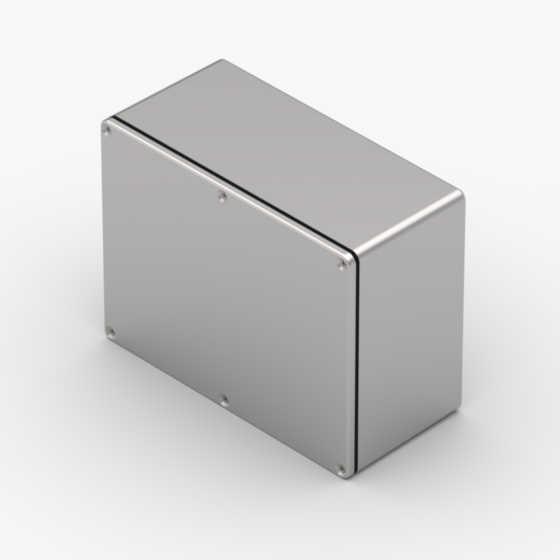

AL-13XSK.0 165 127 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

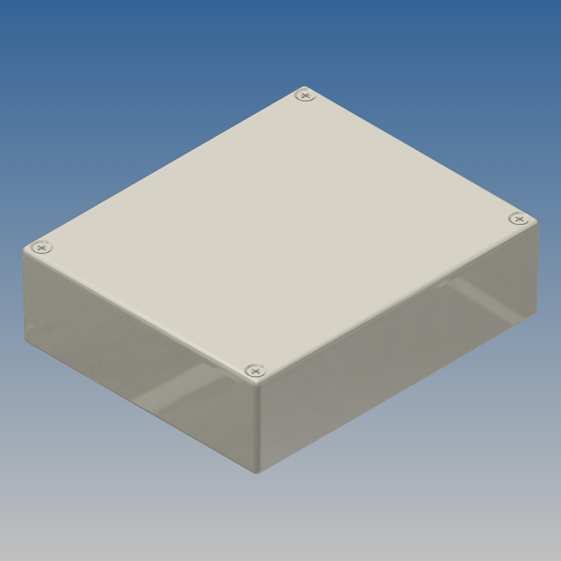

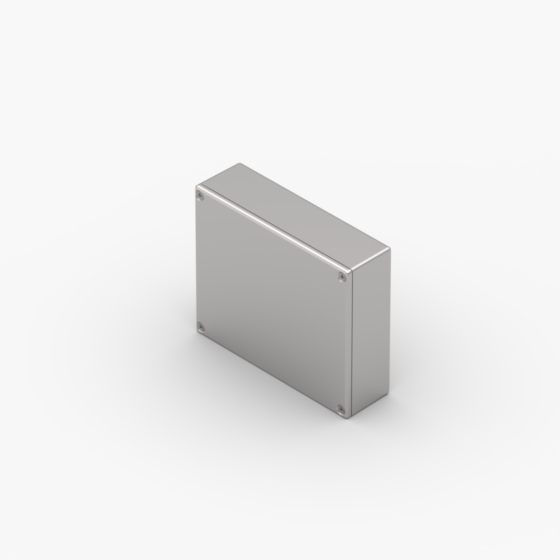

AL-14X.0 120 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

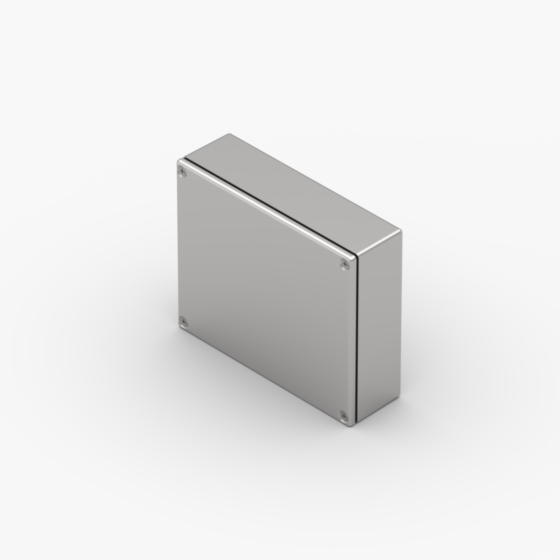

AL-14XSK.0 120 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

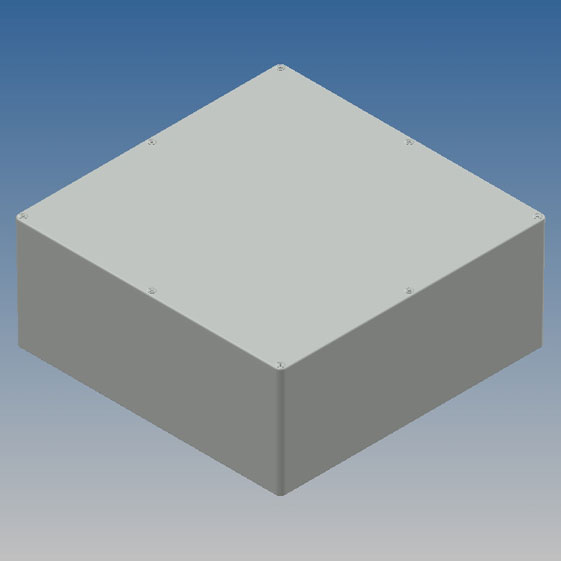

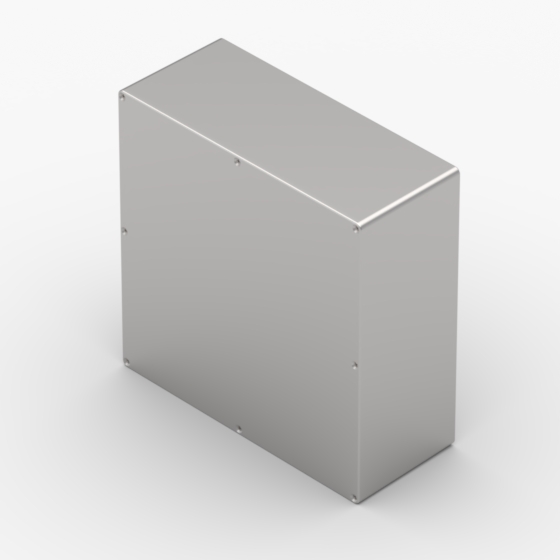

AL-15X.0 250 250 100  -
LM 24 246 246 8 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 246
  • MAX PCB W (mm): 246
  • Viti: 8
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

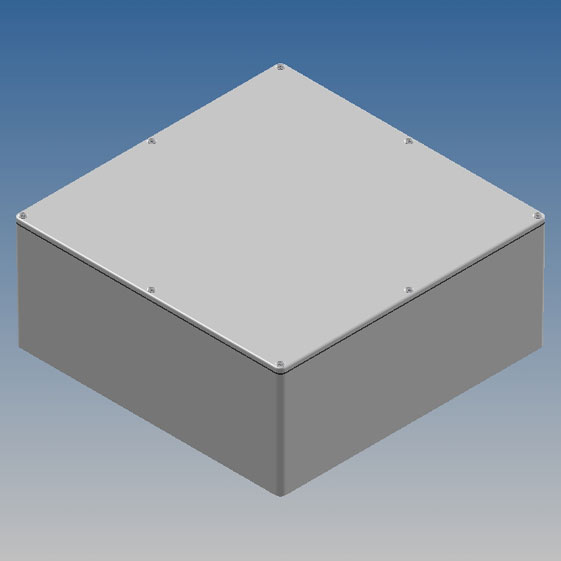

AL-15XSK.0 250 250 100  -
LM 24 246 246 8 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 246
  • MAX PCB W (mm): 246
  • Viti: 8
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

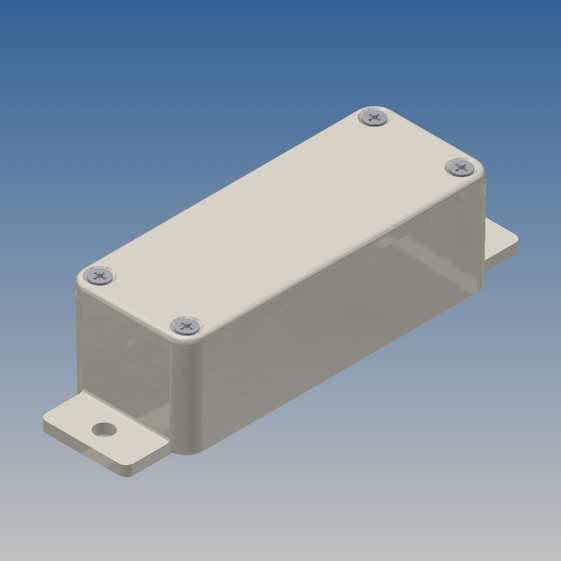

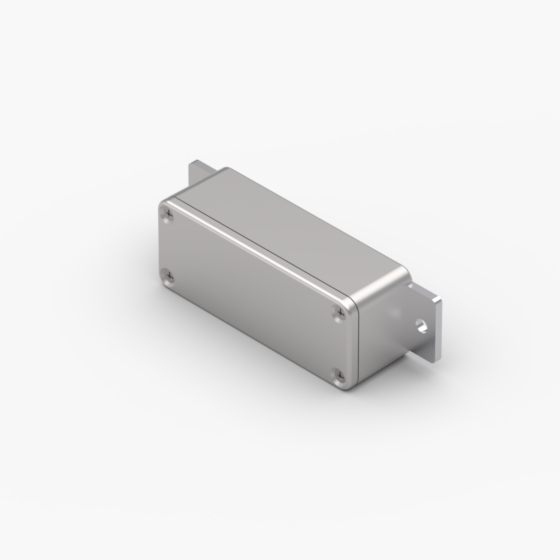

AL-16X.0 114 35,1 29,5  -
LM 24 31,3 20 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 31,3
  • MAX PCB W (mm): 20
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

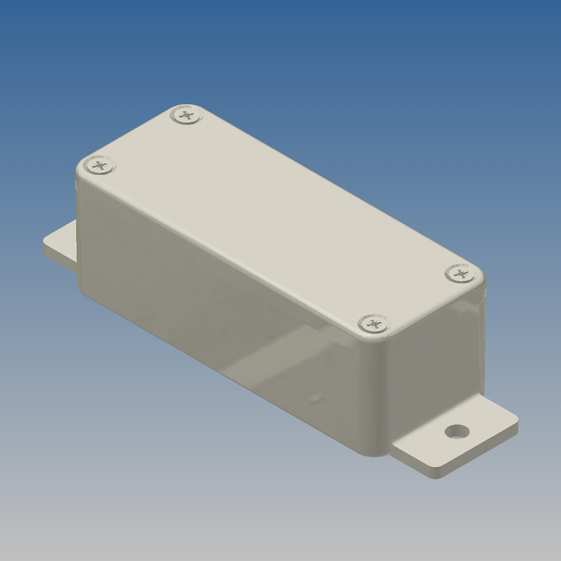

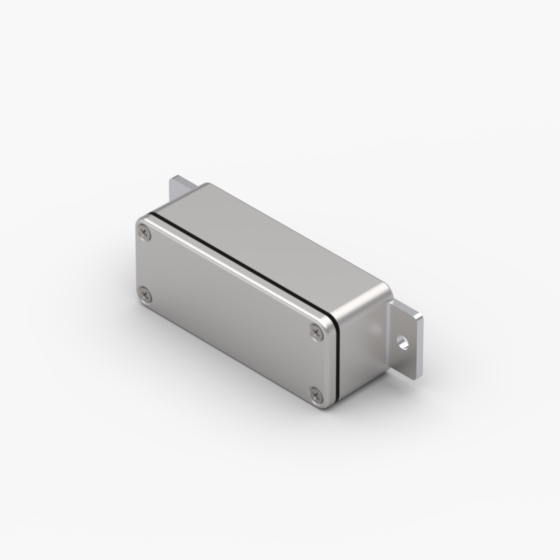

AL-16XSK.0 114 35,1 29,5  -
LM 24 31,3 20 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 31,3
  • MAX PCB W (mm): 20
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

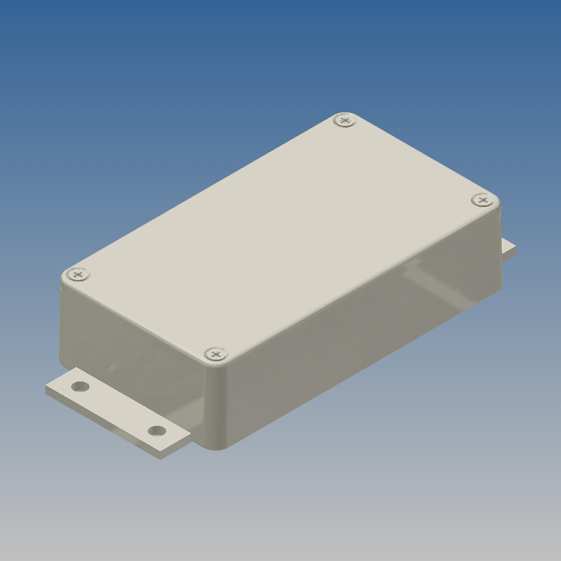

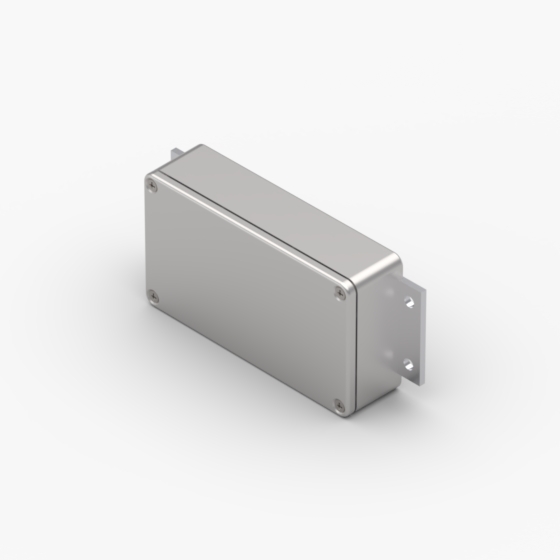

AL-17X.0 139,7 63,6 29,5  -
LM 24 110,8 20,1 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 20,1
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

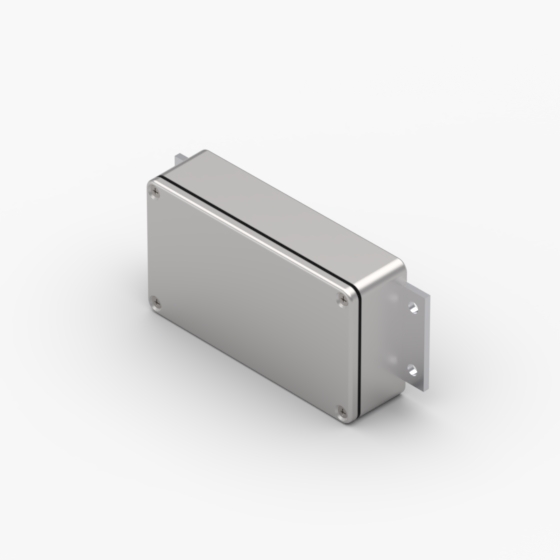

AL-17XSK.0 139,7 63,6 29,5  -
LM 24 110,8 20,1 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 20,1
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

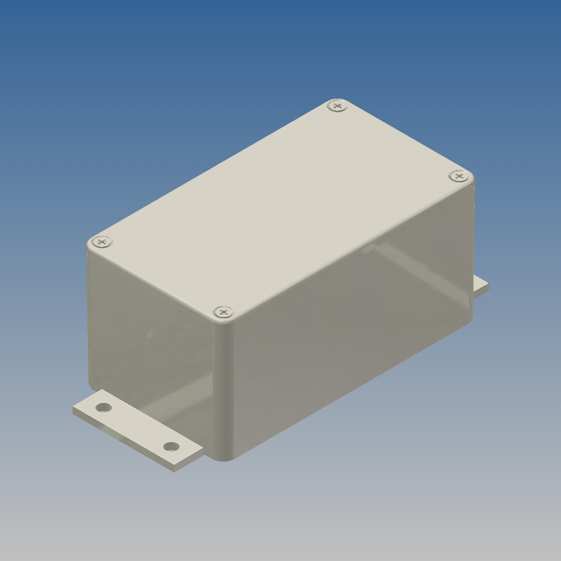

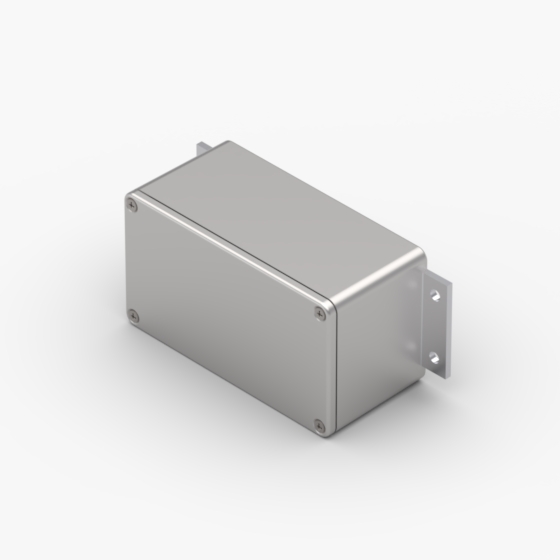

AL-18X.0 139,7 63,7 54,9  -
LM 24 110,8 45,6 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 45,6
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

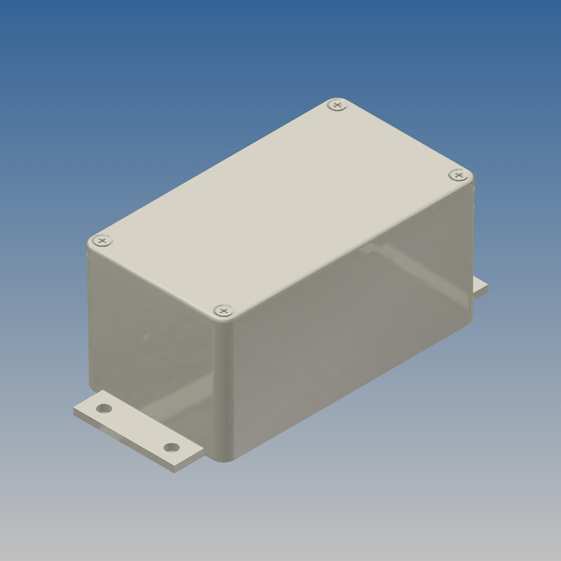

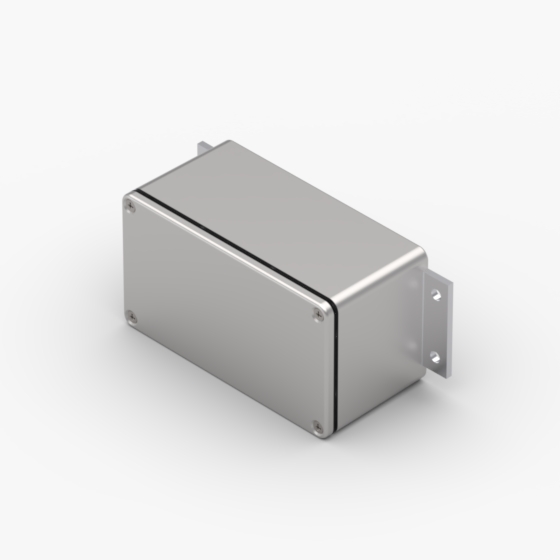

AL-18XSK.0 139,7 63,7 54,9  -
LM 24 110,8 45,6 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,8
  • MAX PCB W (mm): 45,6
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

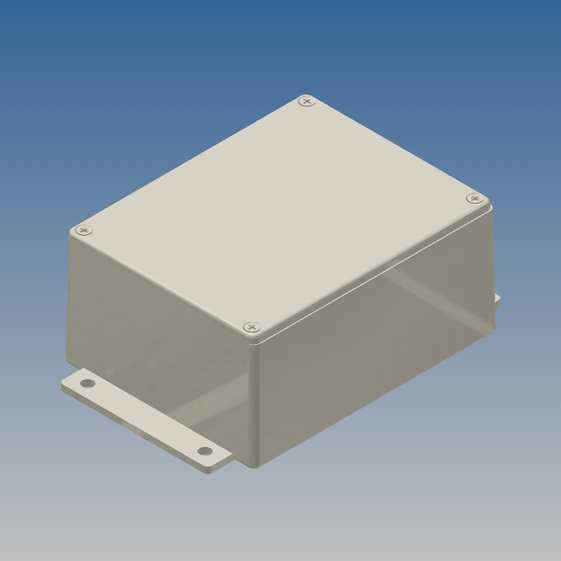

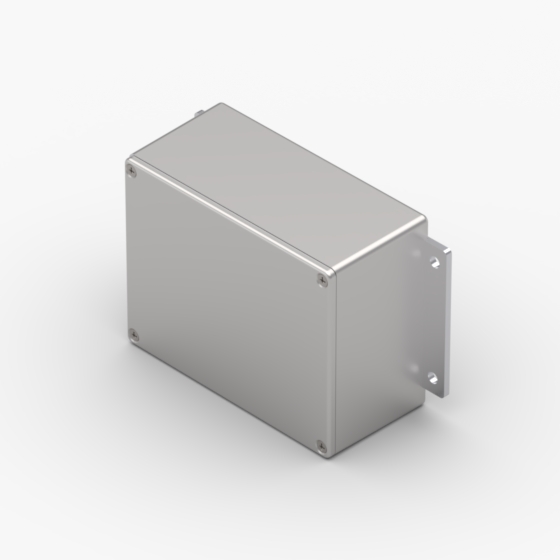

AL-19X.0 139,7 89,1 54,9  -
LM 24 110,5 46,3 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 46,3
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

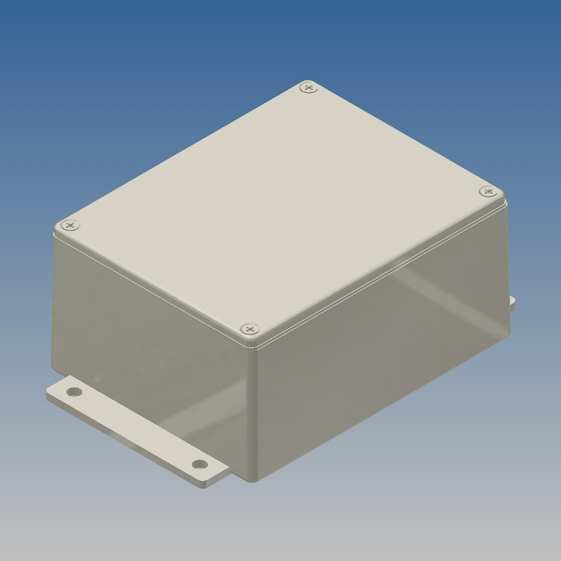

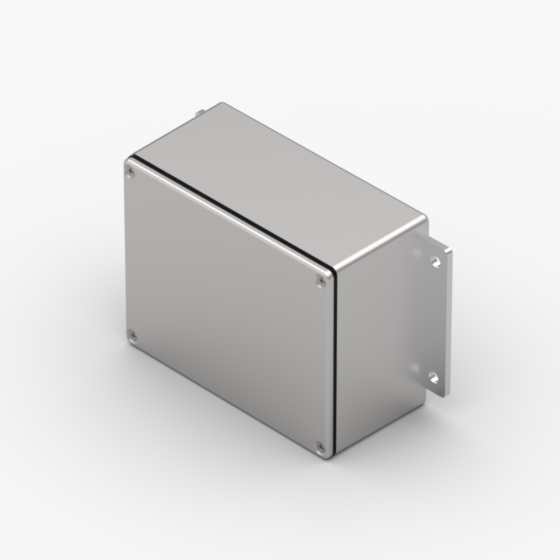

AL-19XSK.0 139,7 89,1 54,9  -
LM 24 110,5 46,3 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 46,3
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

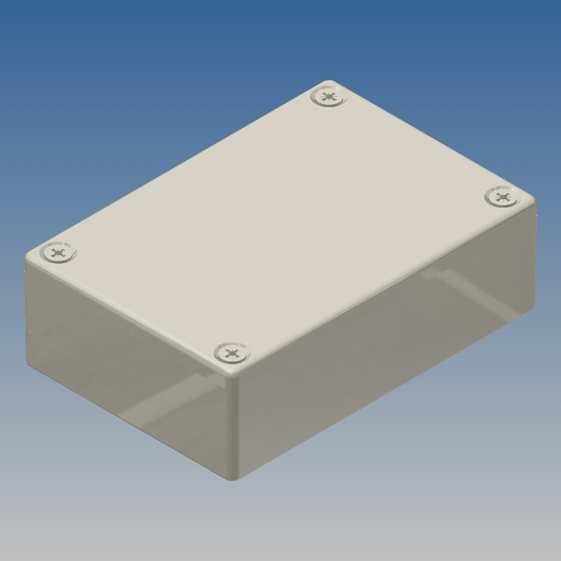

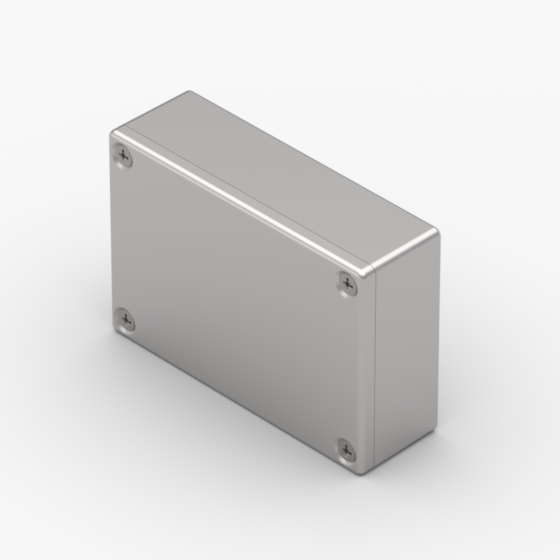

AL-2.0 80 55 25  -
LM 24 75,8 15 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 75,8
  • MAX PCB W (mm): 15
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

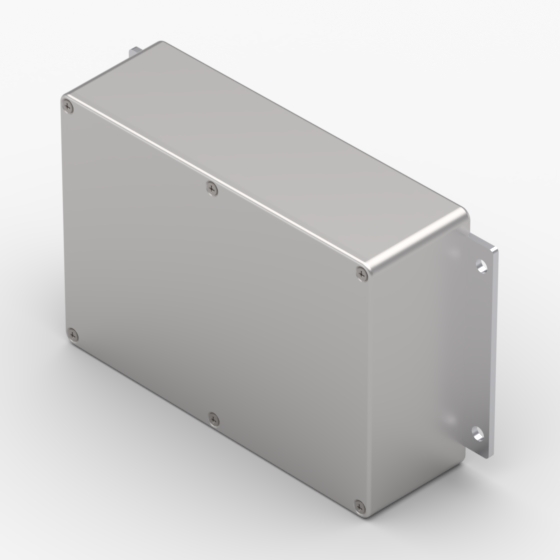

AL-20X.0 202 120,8 54,9  -
LM 24 168 45,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 45,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

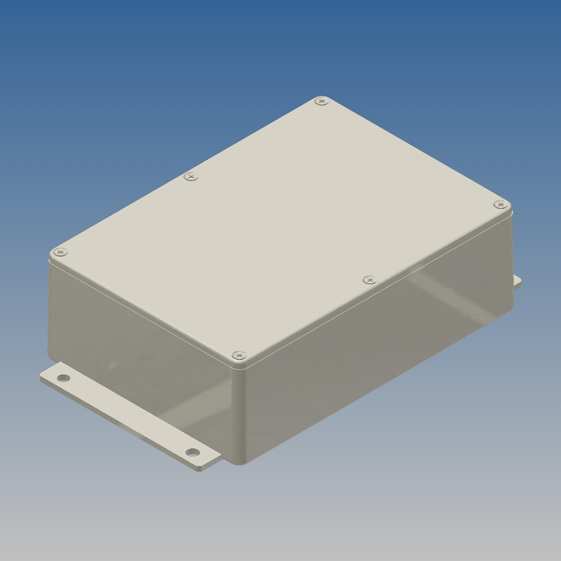

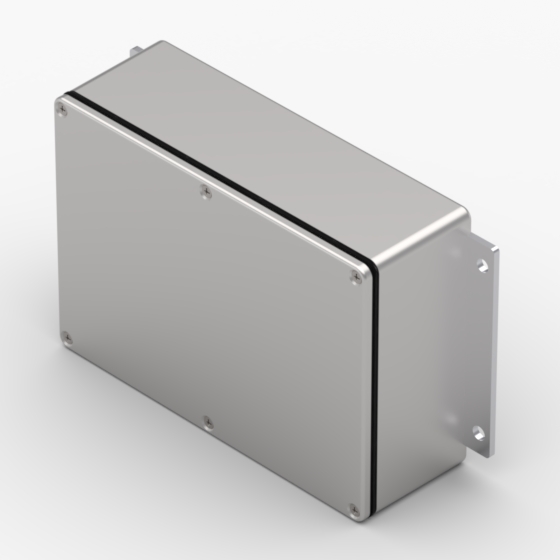

AL-20XSK.0 202 120,8 54,9  -
LM 24 168 45,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 45,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

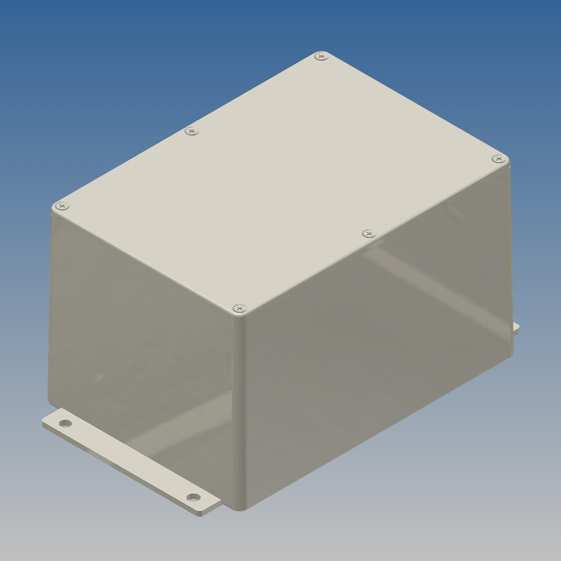

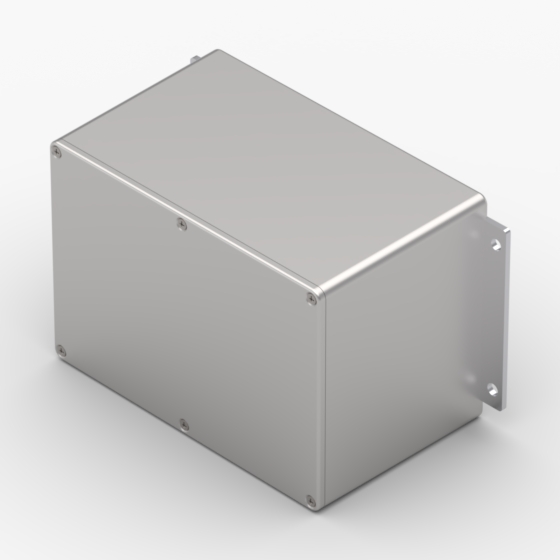

AL-21X.0 202 120,8 105,7  -
LM 24 168 96,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 96,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-21XSK.0 202 120,8 105,7  -
LM 24 168 96,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 168
  • MAX PCB W (mm): 96,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

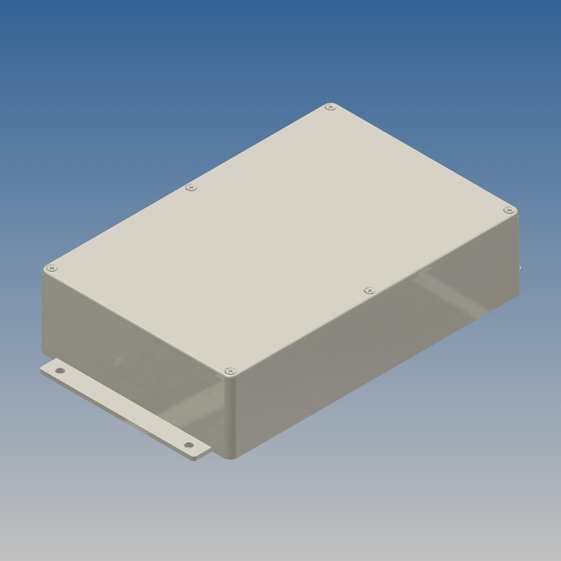

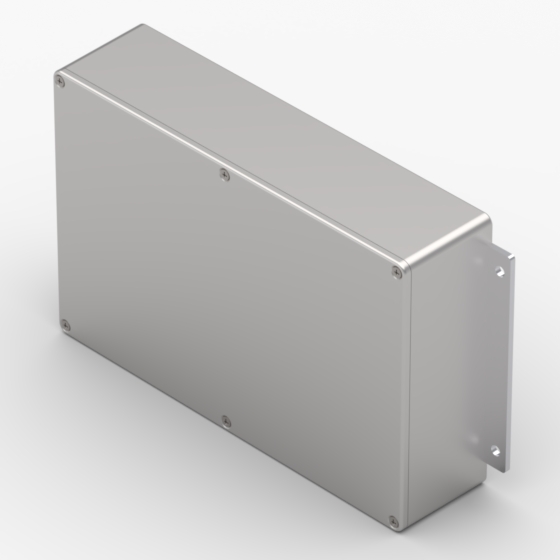

AL-22X.0 252 146 54,9  -
LM 24 217,8 45,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 217,8
  • MAX PCB W (mm): 45,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

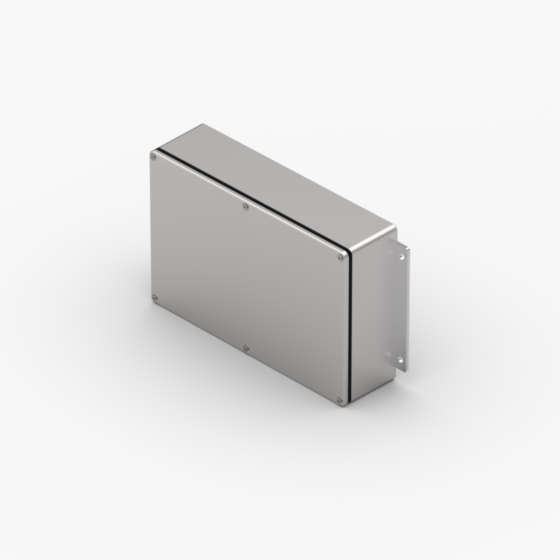

AL-22XSK.0 252 146 54,9  -
LM 24 217,8 45,6 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 217,8
  • MAX PCB W (mm): 45,6
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

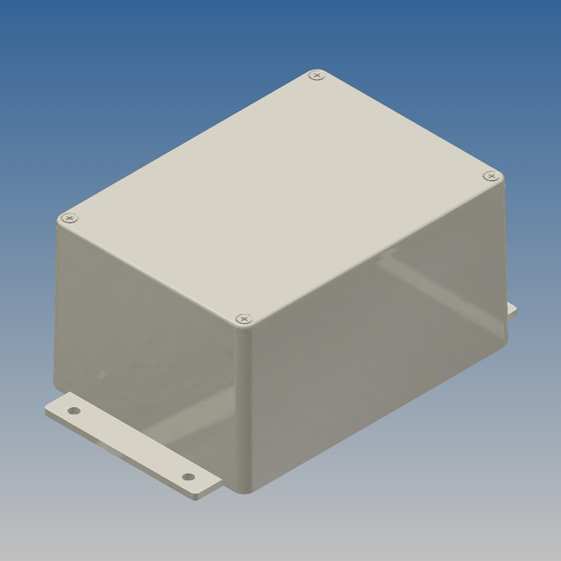

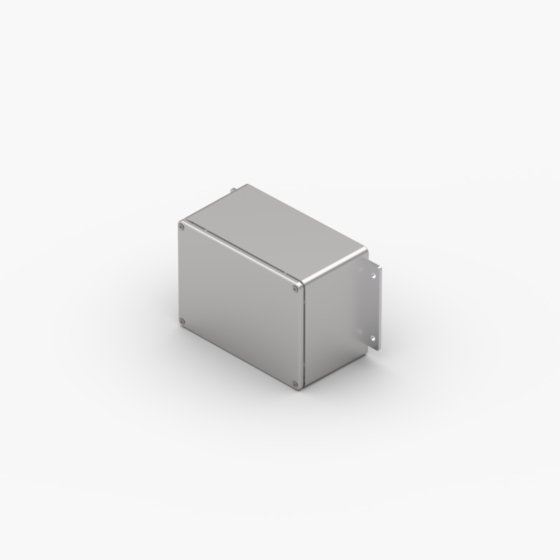

AL-23X.0 170 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

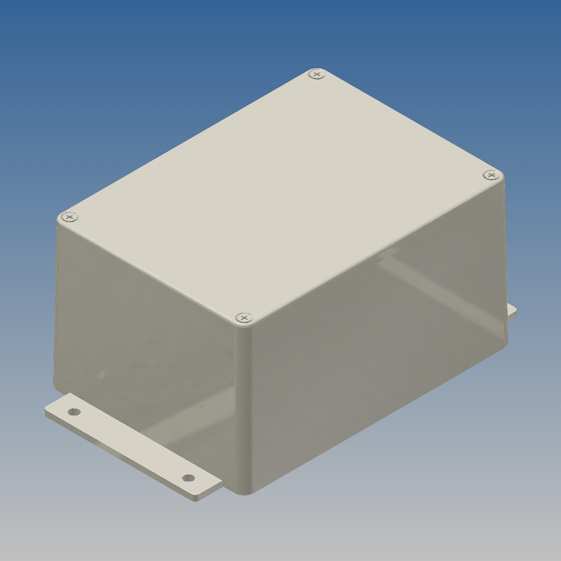

AL-23XSK.0 170 101,6 76  -
LM 24 135,2 66,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 135,2
  • MAX PCB W (mm): 66,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-24X.0 195 126,9 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-24XSK.0 195 126,9 76  -
LM 24 161,5 66,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 161,5
  • MAX PCB W (mm): 66,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

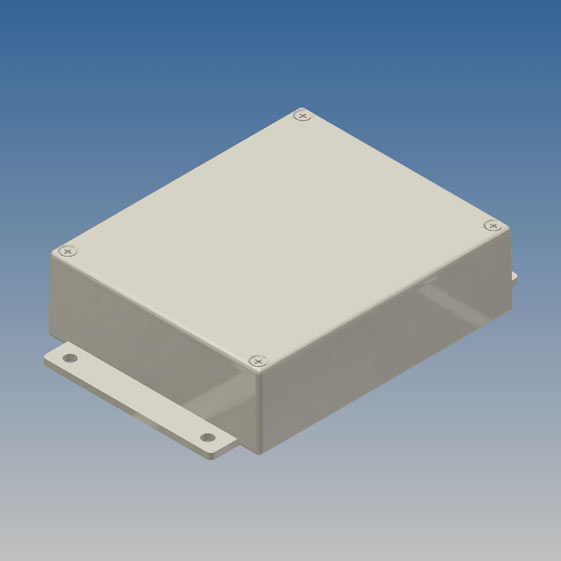

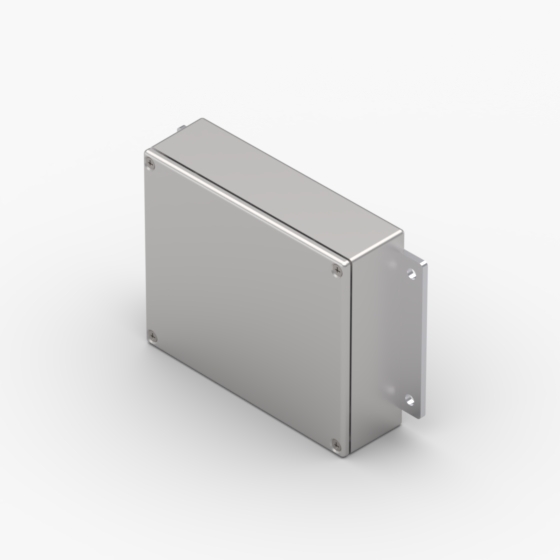

AL-25X.0 150 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

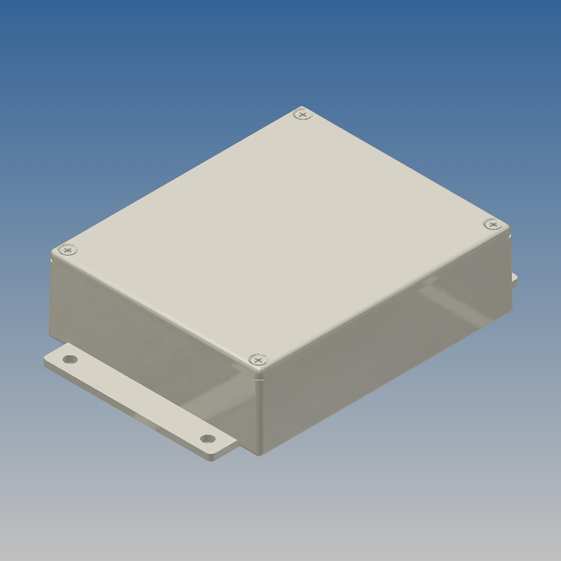

AL-25XSK.0 150 100 35  -
LM 24 116,5 25,5 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 116,5
  • MAX PCB W (mm): 25,5
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

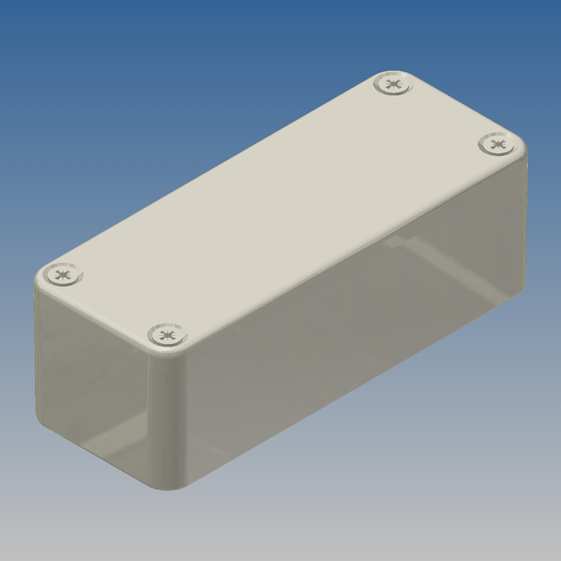

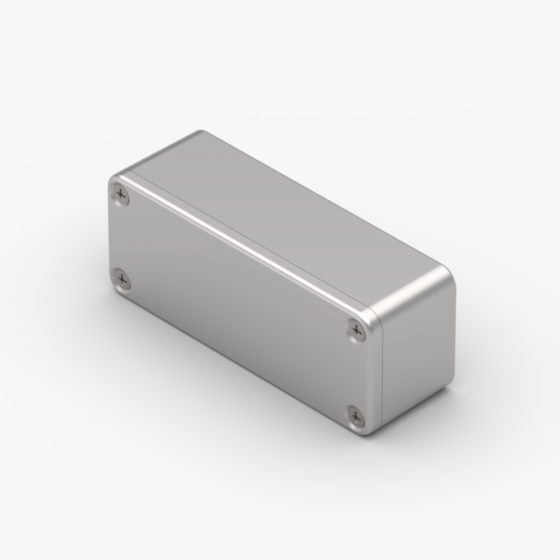

AL-3.0 88,9 34,9 29,5  -
LM 24 30,5 20 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 30,5
  • MAX PCB W (mm): 20
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
AL-3SK.0 88,9 34,9 29,5  -
LM 24 30,5 20 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 30,5
  • MAX PCB W (mm): 20
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

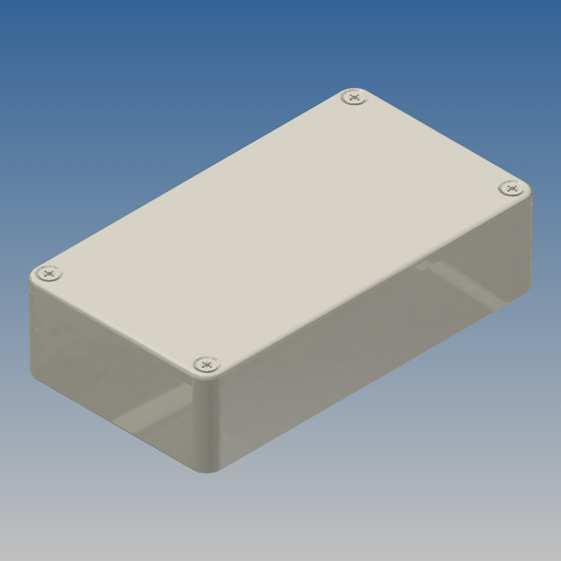

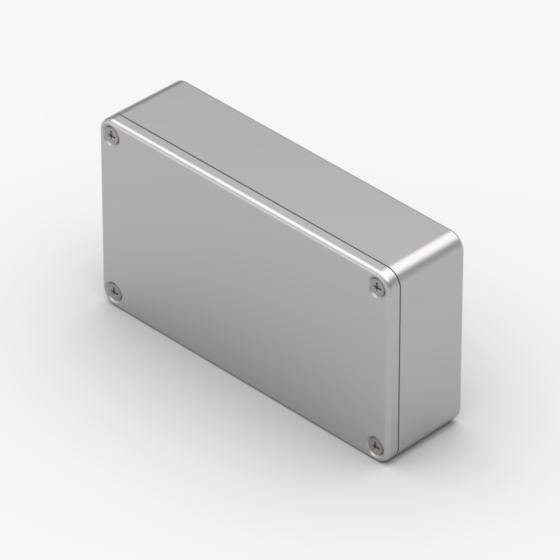

AL-4.0 114,3 63,5 29,5  -
LM 24 110,5 60 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

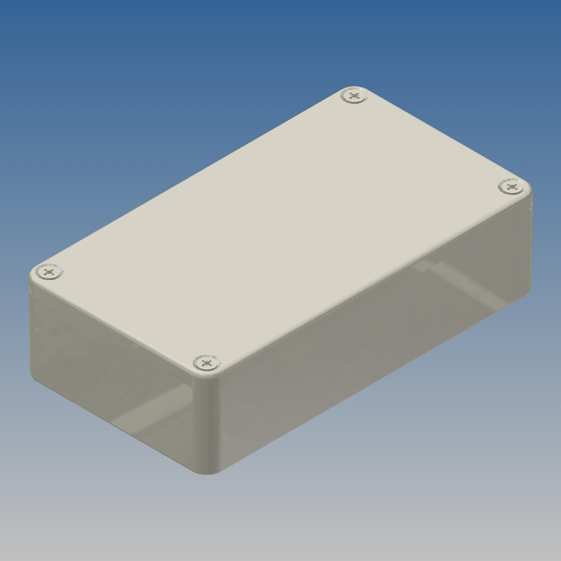

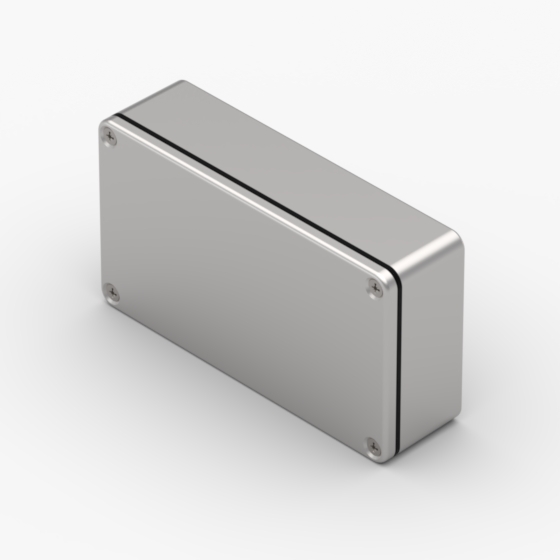

AL-4SK.0 114,3 63,5 29,5  -
LM 24 110,5 60 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

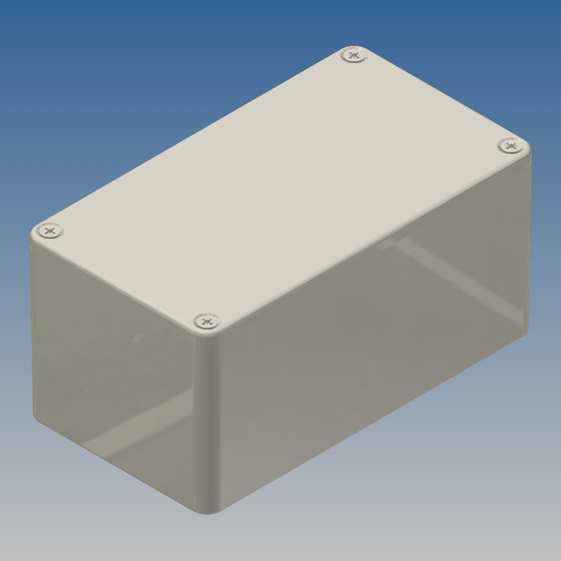

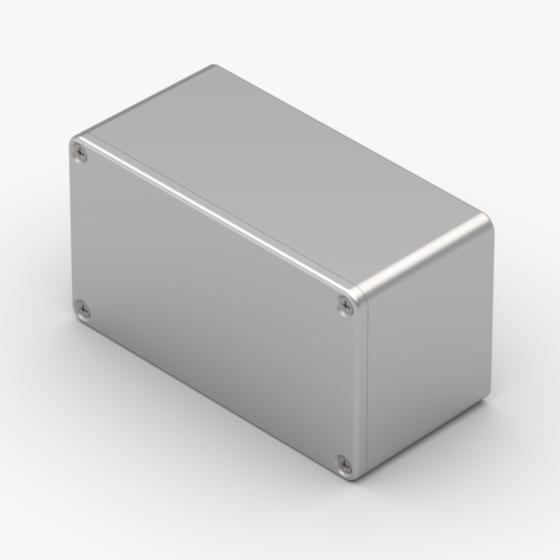

AL-5.0 114,3 63,5 54,9  -
LM 24 110,5 60 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

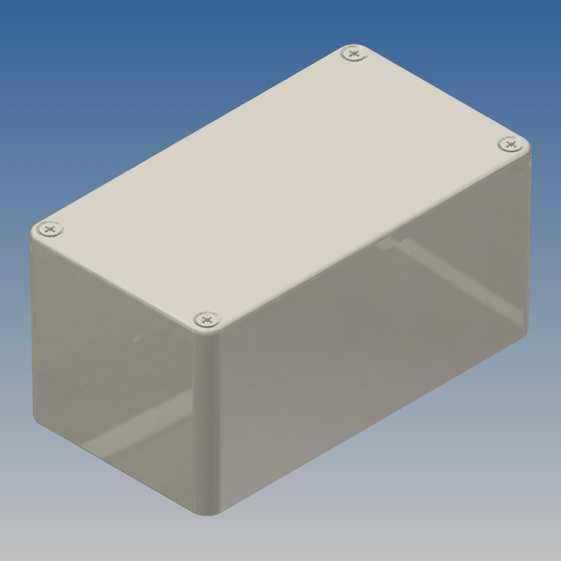

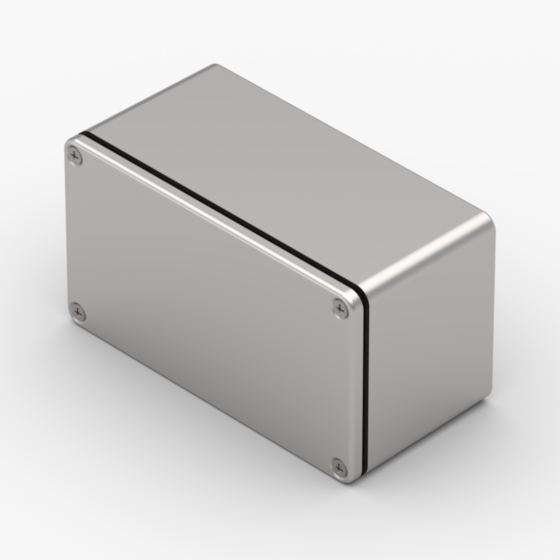

AL-5SK.0 114,3 63,5 54,9  -
LM 24 110,5 60 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 110,5
  • MAX PCB W (mm): 60
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

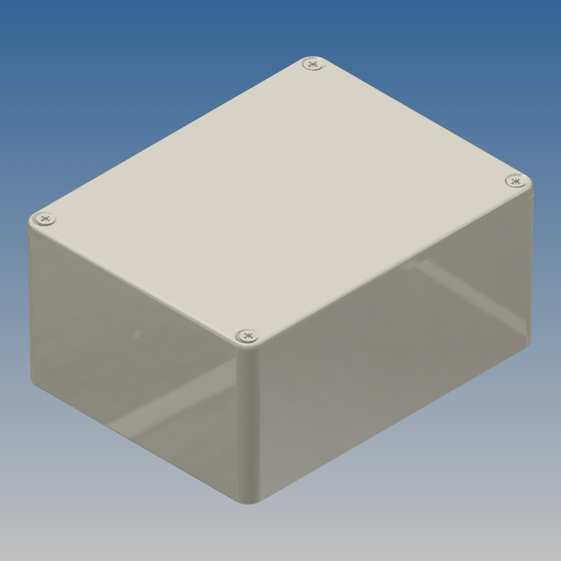

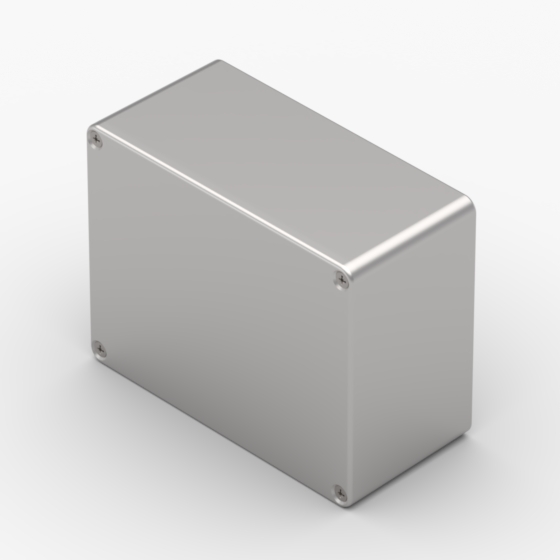

AL-6.0 114,3 88,9 54,9  -
LM 24 111 85,7 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 111
  • MAX PCB W (mm): 85,7
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

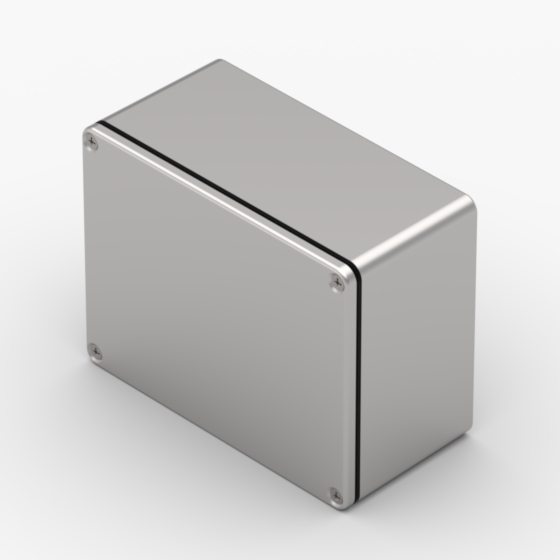

AL-6SK.0 114,3 88,9 54,9  -
LM 24 111 85,7 4 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 111
  • MAX PCB W (mm): 85,7
  • Viti: 4
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

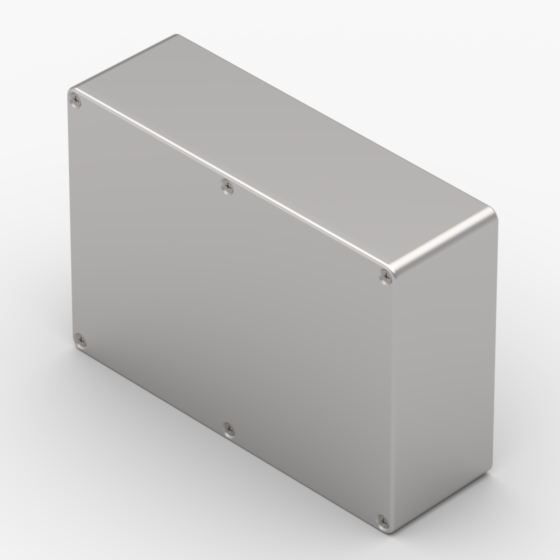

AL-7.0 171,5 120,6 54,9  -
LM 24 167,5 116,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

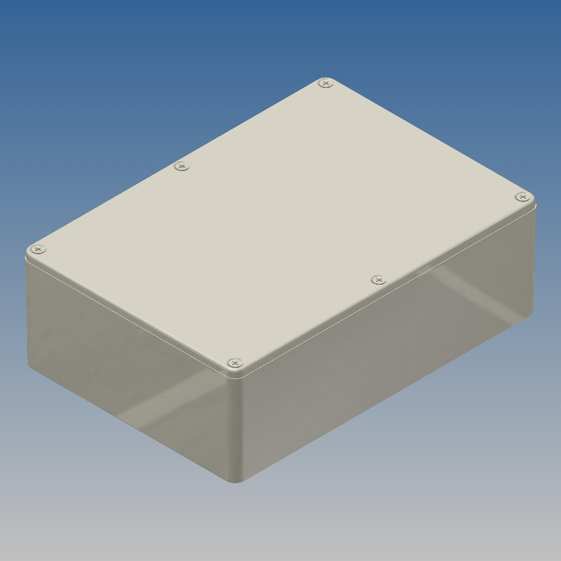

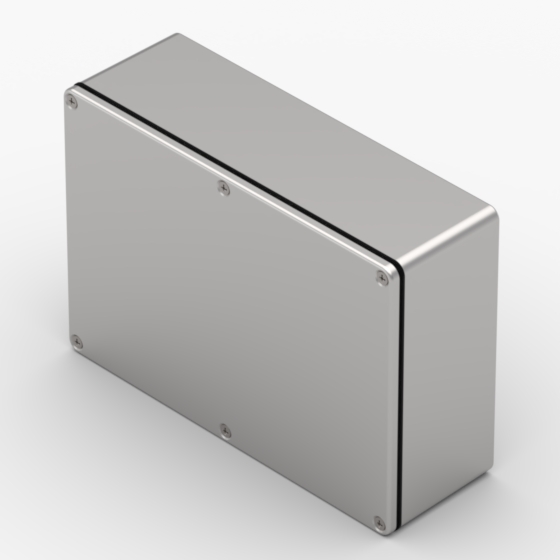

AL-7SK.0 171,5 120,6 54,9  -
LM 24 167,5 116,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

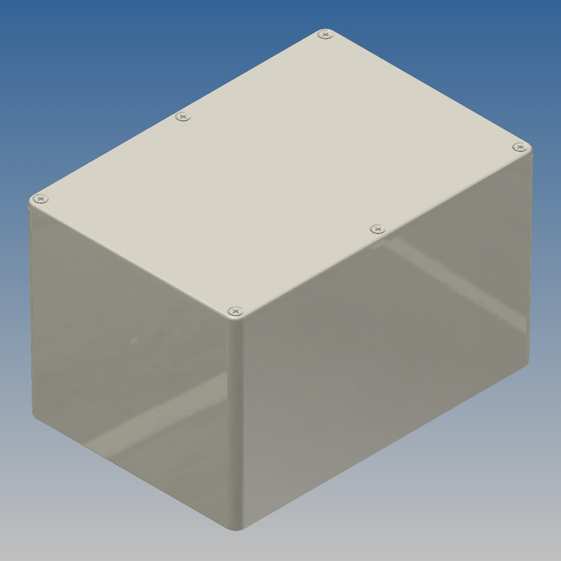

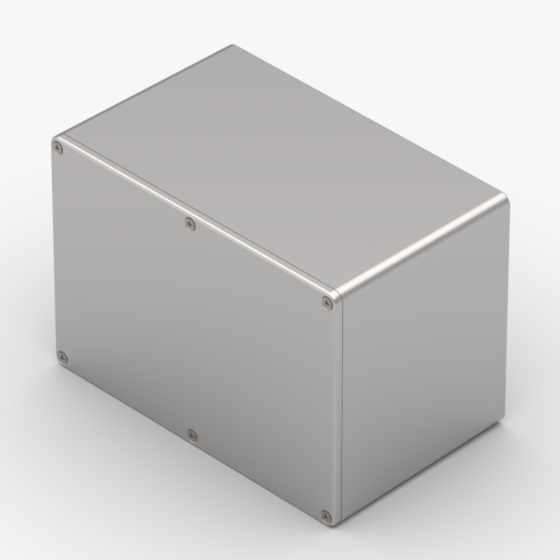

AL-8.0 171,5 120,6 105,7  -
LM 24 167,5 116,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

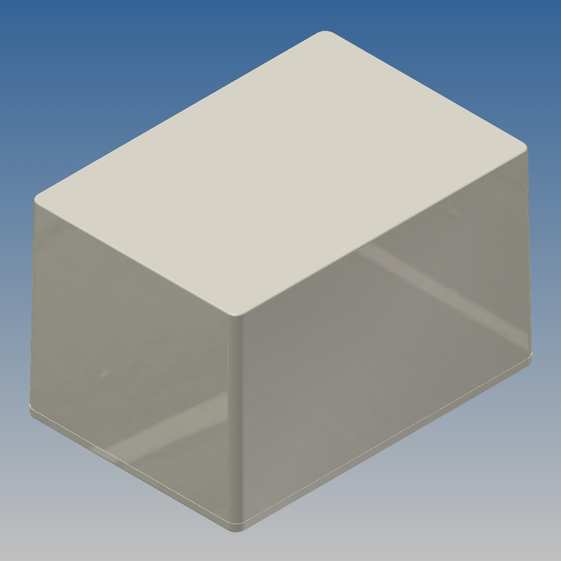

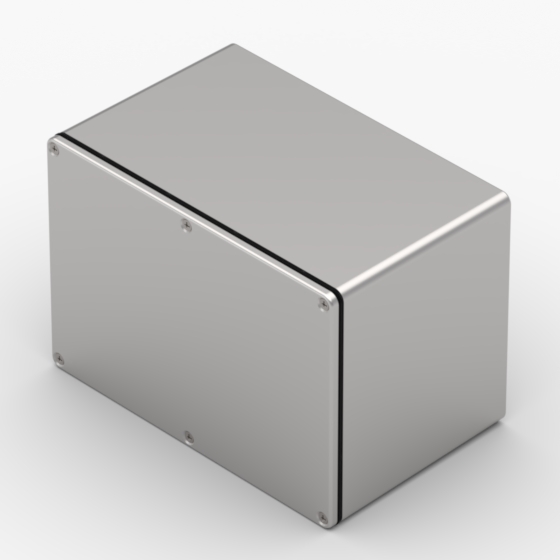

AL-8SK.0 171,5 120,6 105,7  -
LM 24 167,5 116,5 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 167,5
  • MAX PCB W (mm): 116,5
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

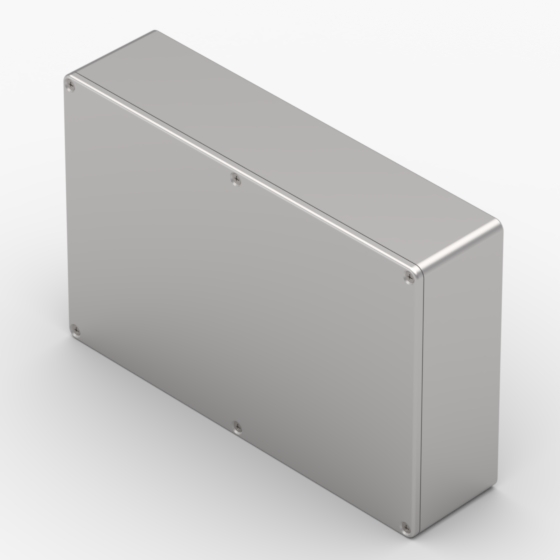

AL-9.0 222,3 146 55  -
LM 24 218,3 142 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG

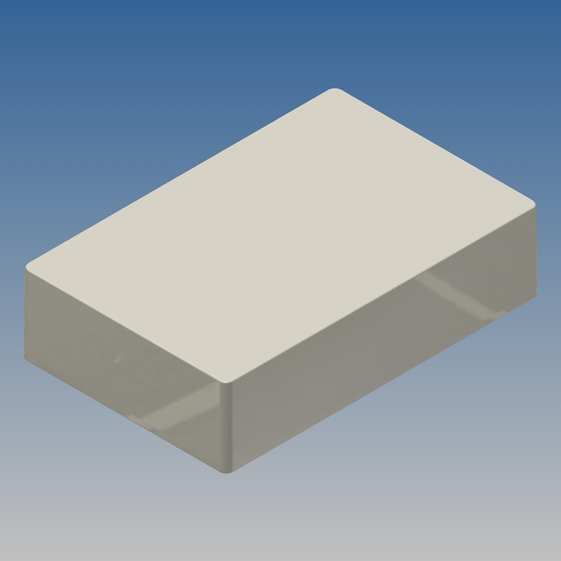

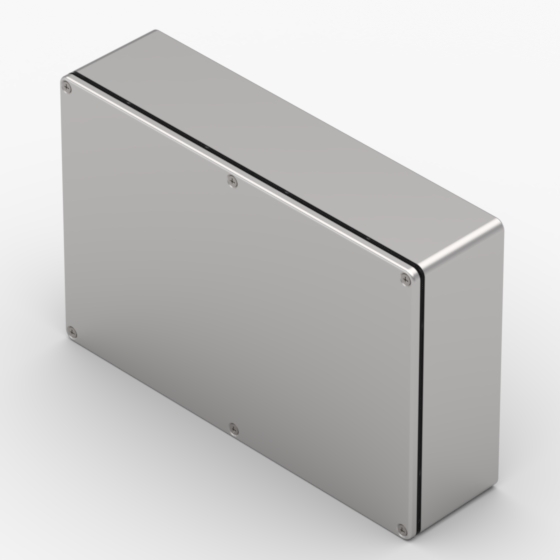

AL-9SK.0 222,3 146 55  -
LM 24 218,3 142 6 - PDF
DWG
Visualizza
  • Colore (Ral):  -
  • Materiale: LM 24
  • MAX PCB L (mm): 218,3
  • MAX PCB W (mm): 142
  • Viti: 6
  • Batteria: -
  • Accessori:
  • Disegni:  PDF  DWG
12 famiglie di prodotti, 144 serie. Non trovi cosa stai cercando? Contattaci
