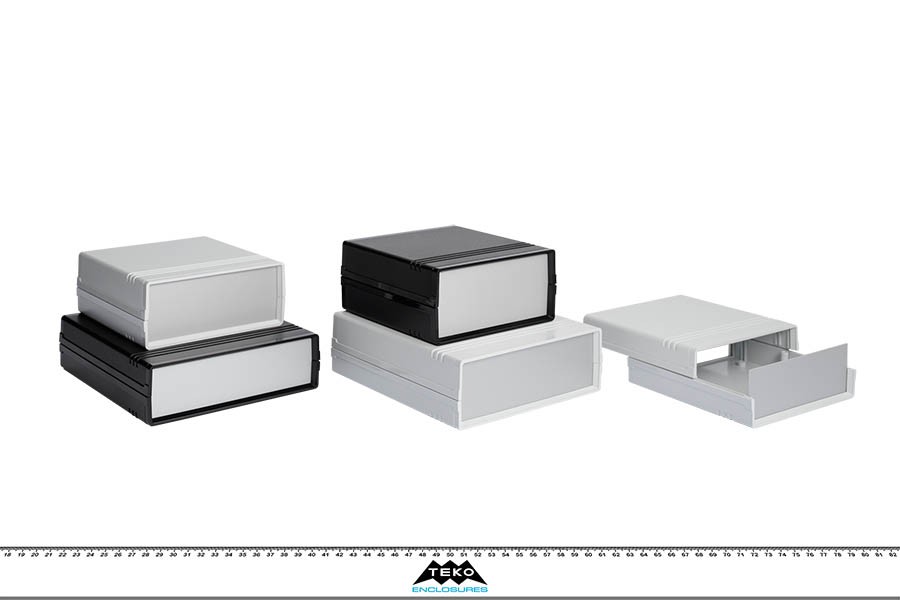

CAB

Famiglia Front Panel - Contenitori per elettronica - Plastica

Descrizione

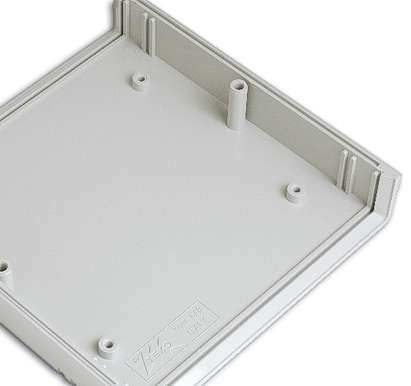

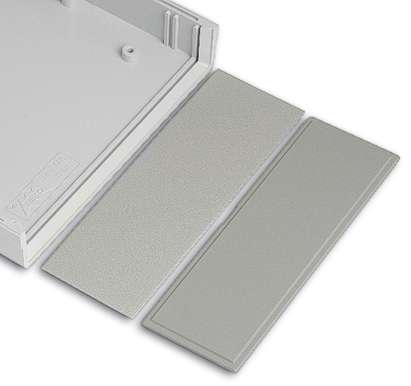

Contenitore in ABS con superfici opache e pannelli in alluminio di spessore 1 mm. All’interno sono presenti guide e punti di fissaggio per PCB. Chiusura con due viti. Il contenitore può essere dotato di pannelli in ABS di colore grigio chiaro (codice colore .13). Versione pannello in plastica: 011P, 012P, 022P, 222P, 223P, 233P.

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

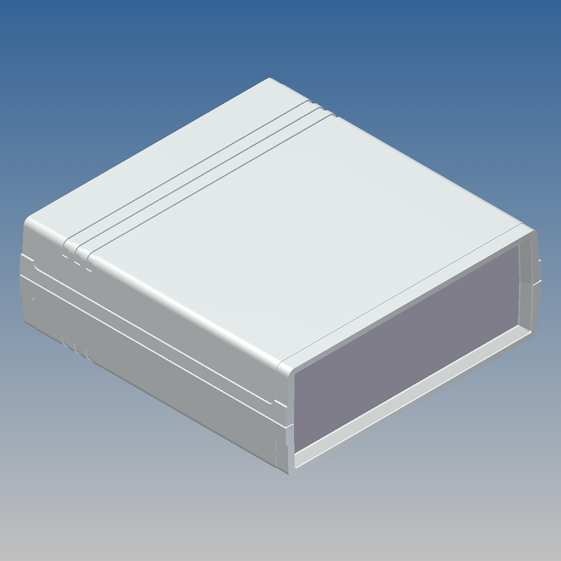

011.5 134 129 47 9018
AG-ATY 116 115 2 - PP11
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP11
  • Disegni:  PDF  DWG

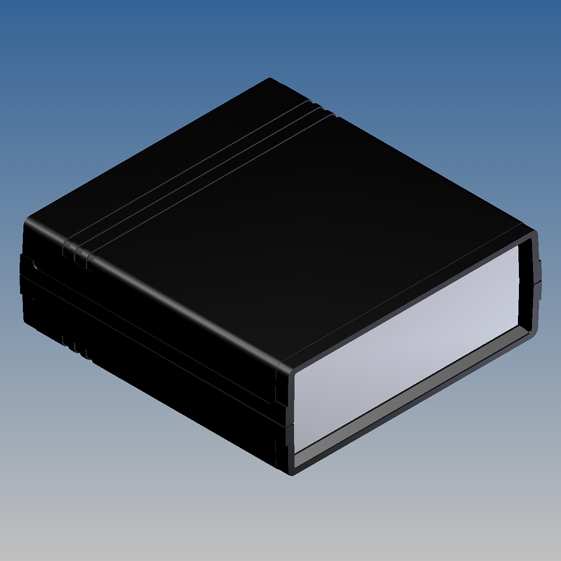

011.9 134 129 47 9004
P2H-AT 116 115 2 - PP11
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP11
  • Disegni:  PDF  DWG

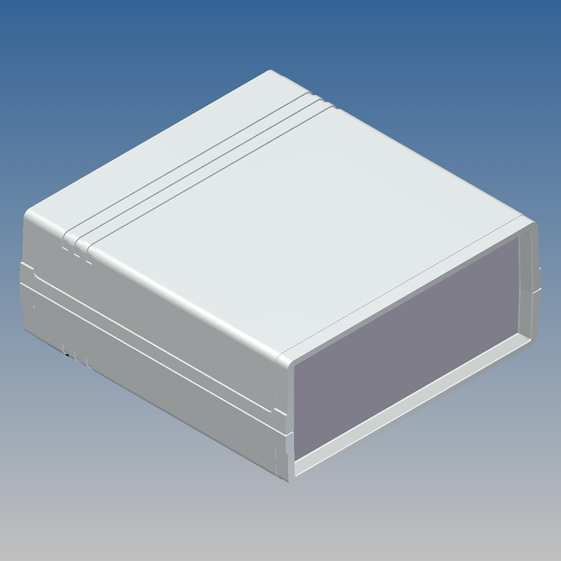

012.5 134 129 54 9018
AG-ATY 116 115 2 - PP12
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP12
  • Disegni:  PDF  DWG

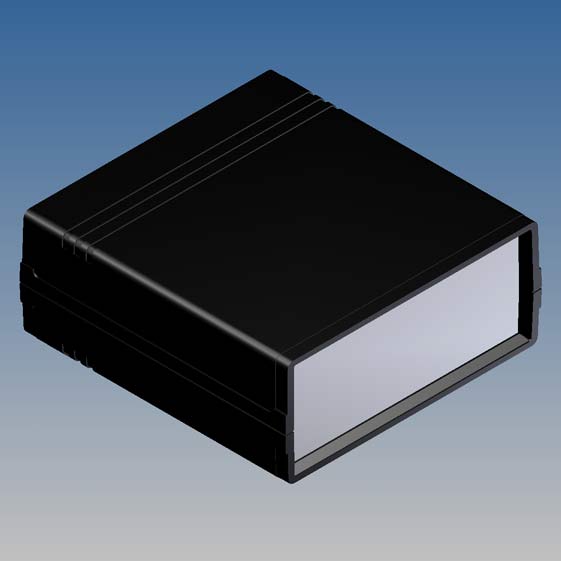

012.9 134 129 54 9004
P2H-AT 116 115 2 - PP12
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP12
  • Disegni:  PDF  DWG

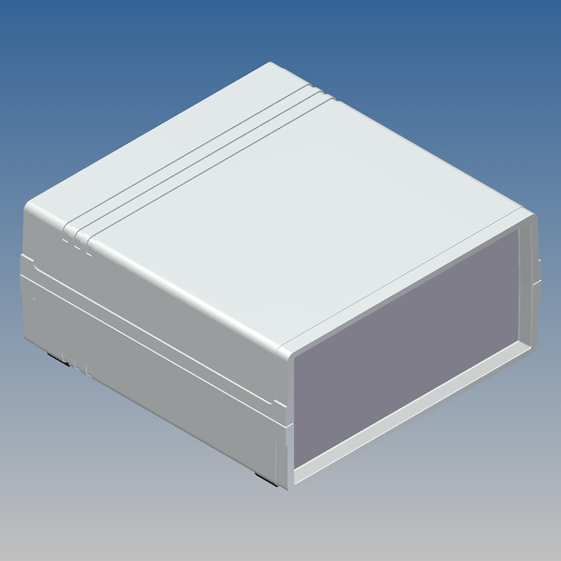

022.5 134 129 61 9018
AG-ATY 116 115 2 - PP22
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP22
  • Disegni:  PDF  DWG

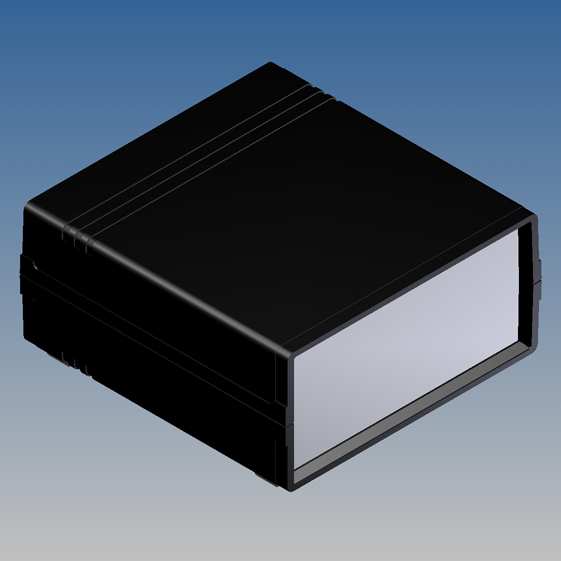

022.9 134 129 61 9004
P2H-AT 116 115 2 - PP22
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 116
  • MAX PCB W (mm): 115
  • Viti: 2
  • Batteria: -
  • Accessori: PP22
  • Disegni:  PDF  DWG

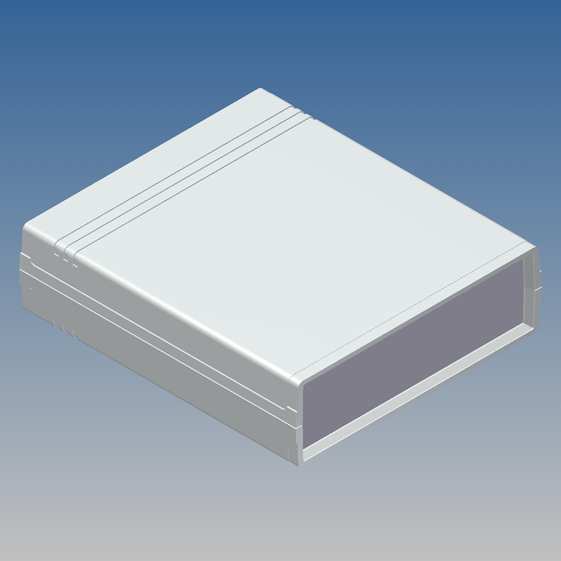

222.5 173 154 47 9018
AG-ATY 154 140 2 - PP222
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP222
  • Disegni:  PDF  DWG
222.9 173 154 47 9004
P2H-AT 154 140 2 - PP222
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP222
  • Disegni:  PDF  DWG
223.5 173 154 54 9018
AG-ATY 154 140 2 - PP223
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP223
  • Disegni:  PDF  DWG

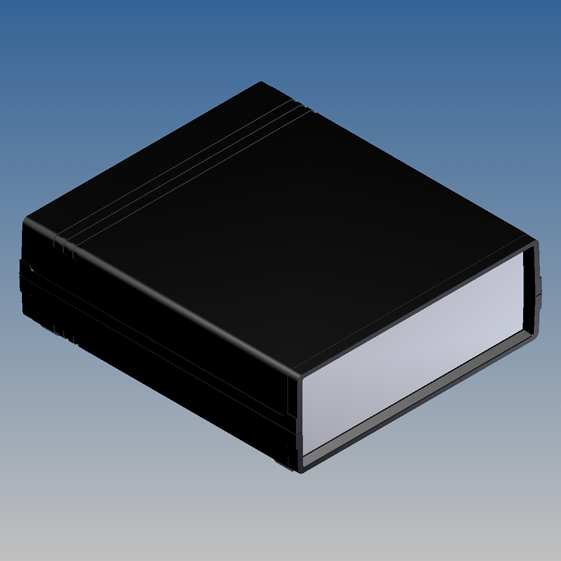

223.9 173 154 54 9004
P2H-AT 154 140 2 - PP223
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP223
  • Disegni:  PDF  DWG

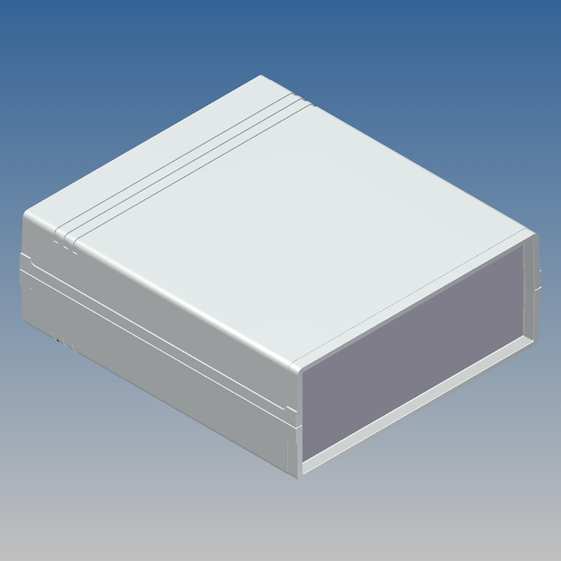

233.5 173 154 61 9018
AG-ATY 154 140 2 - PP233
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP233
  • Disegni:  PDF  DWG
233.9 173 154 61 9004
P2H-AT 154 140 2 - PP233
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 154
  • MAX PCB W (mm): 140
  • Viti: 2
  • Batteria: -
  • Accessori: PP233
  • Disegni:  PDF  DWG
