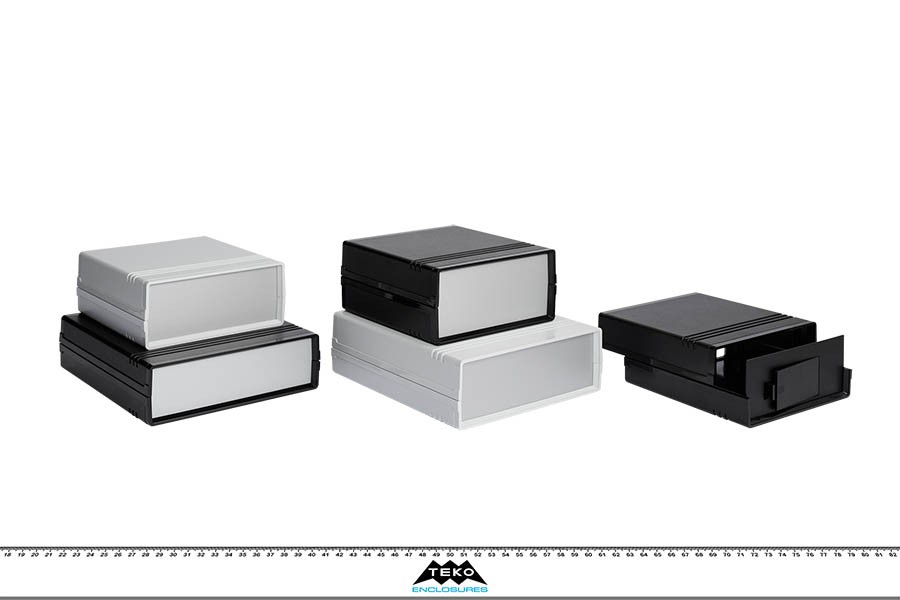

CAB B

Famiglia Front Panel - Contenitori per elettronica - Plastica

Descrizione

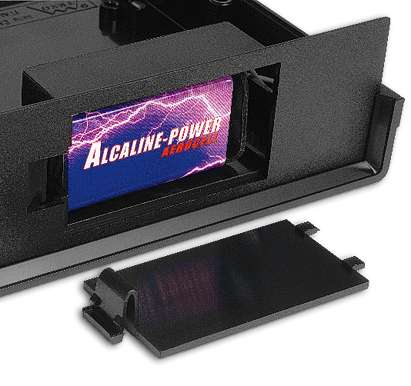

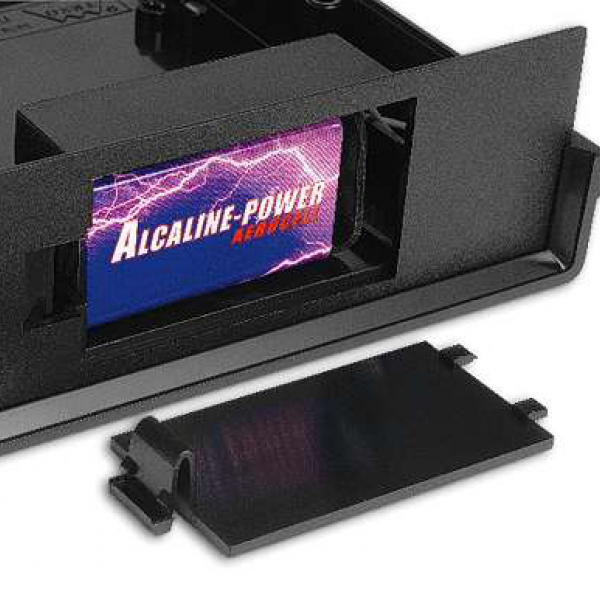

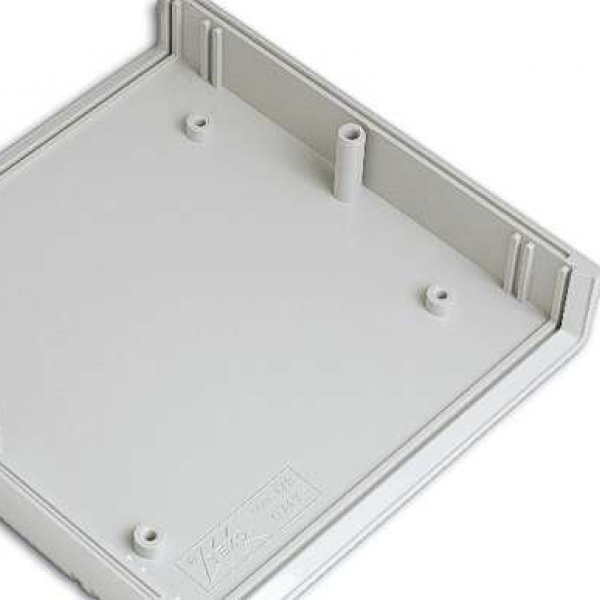

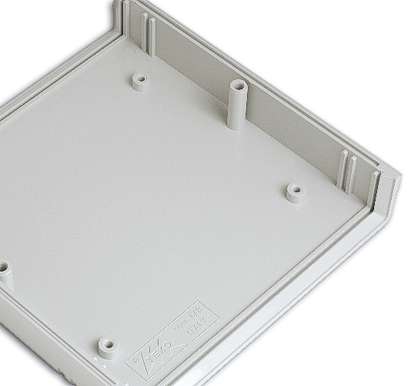

Contenitore in ABS con superfici opache. Pannello frontale in alluminio di spessore 1 mm e pannello posteriore in ABS dotato di alloggiamento per batteria 9V. All’interno sono presenti guide e punti di fissaggio per PCB. Chiusura con due viti. Il contenitore può essere dotato di pannelli in ABS di colore grigio chiaro (.13). Versione pannello in plastica: 011P-B, 012P-B, 022P-B, 222P-B, 223P-B, 233P-B.

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

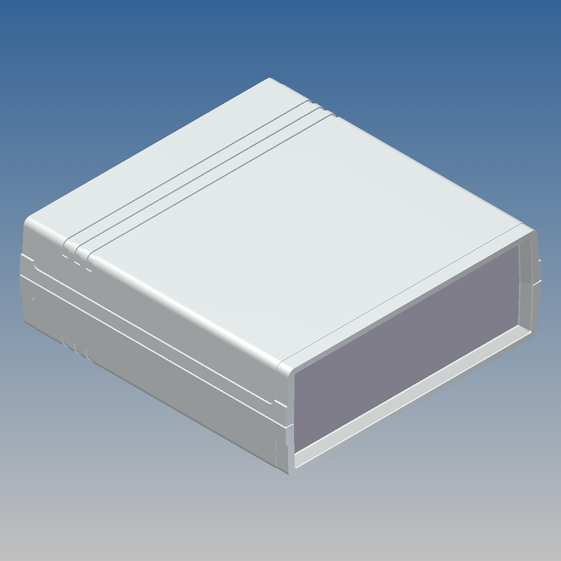

011-B.5 134 129 47 9018
AG-ATY 116 115 2 1 x 9V AB9
PP11
PDF
DWG
Visualizza

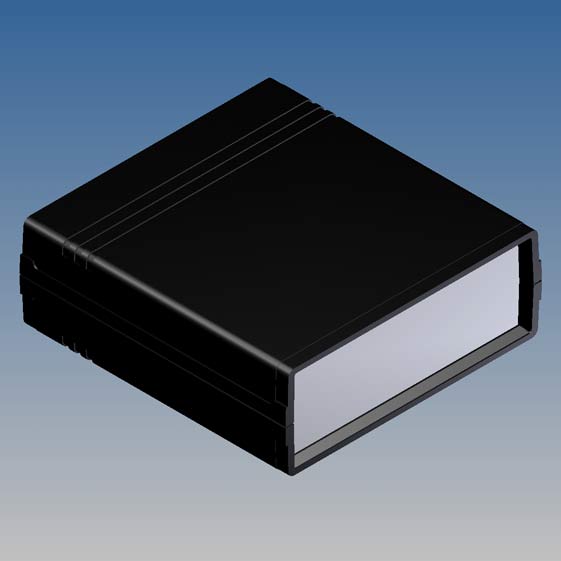

011-B.9 134 129 47 9004
P2H-AT 116 115 2 1 x 9V AB9
PP11
PDF
DWG
Visualizza

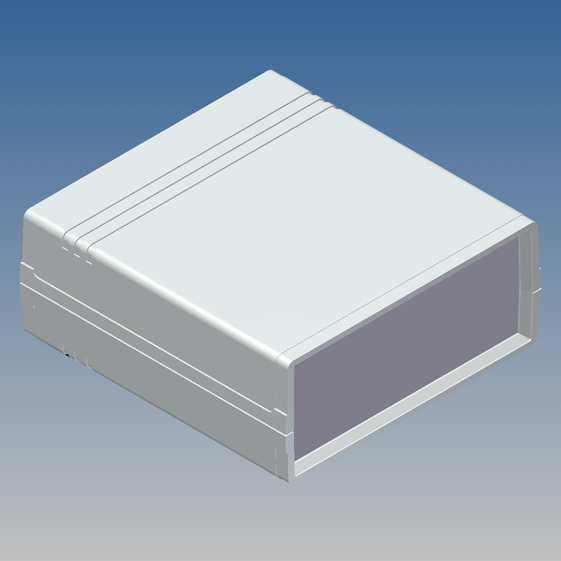

012-B.5 134 129 54 9018
AG-ATY 116 115 2 1 x 9V AB9
PP12
PDF
DWG
Visualizza

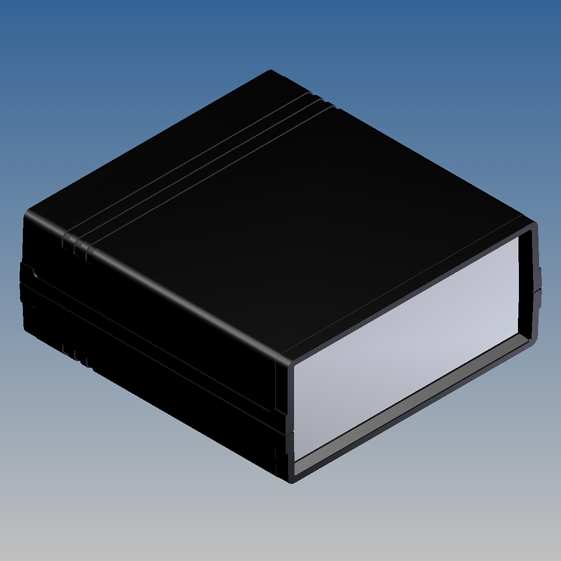

012-B.9 134 129 54 9004
P2H-AT 116 115 2 1 x 9V AB9
PP12
PDF
DWG
Visualizza

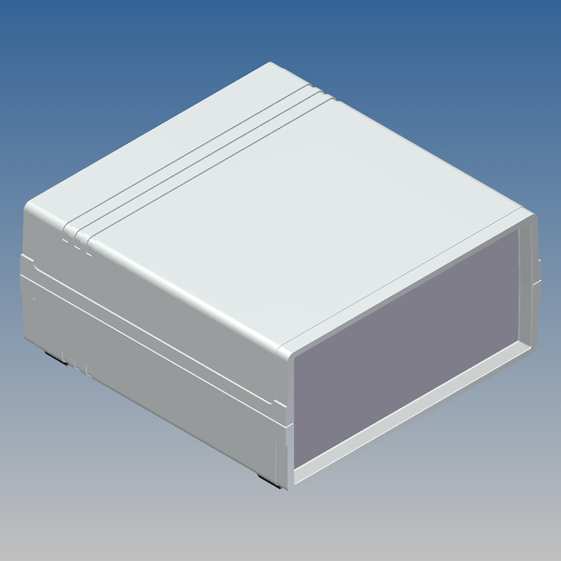

022-B.5 134 129 61 9018
AG-ATY 116 115 2 1 x 9V AB9
PP22
PDF
DWG
Visualizza
022-B.9 134 129 61 9004
P2H-AT 116 115 2 1 x 9V AB9
PP22
PDF
DWG
Visualizza

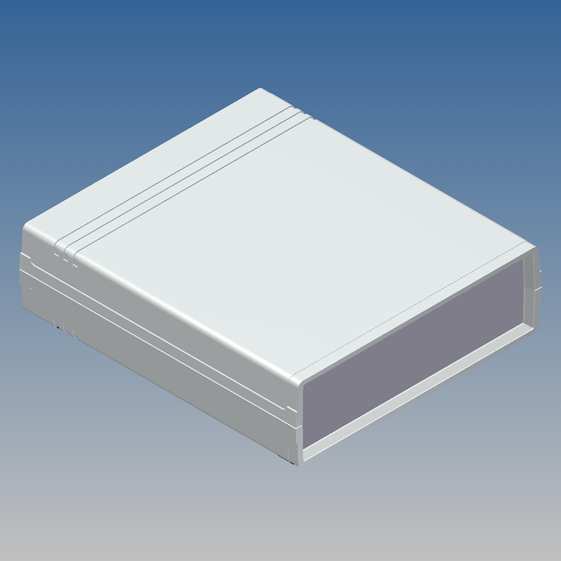

222-B.5 173 154 47 9018
AG-ATY 154 140 2 1 x 9V AB9
PP222
PDF
DWG
Visualizza
222-B.9 173 154 47 9004
P2H-AT 154 140 2 1 x 9V AB9
PP222
PDF
DWG
Visualizza

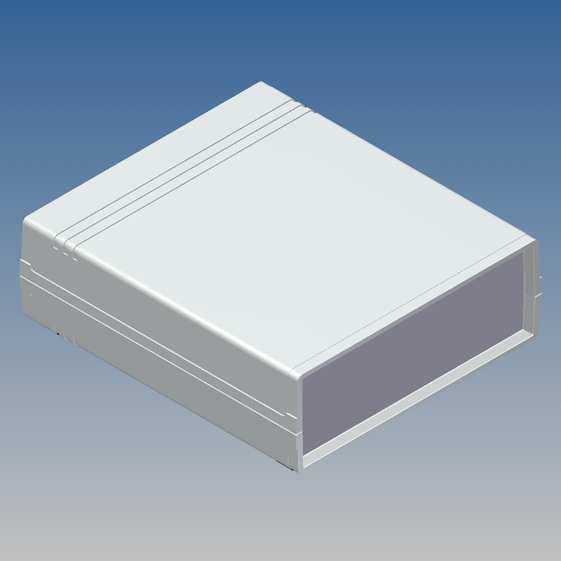

223-B.5 173 154 54 9018
AG-ATY 154 140 2 1 x 9V AB9
PP223
PDF
DWG
Visualizza

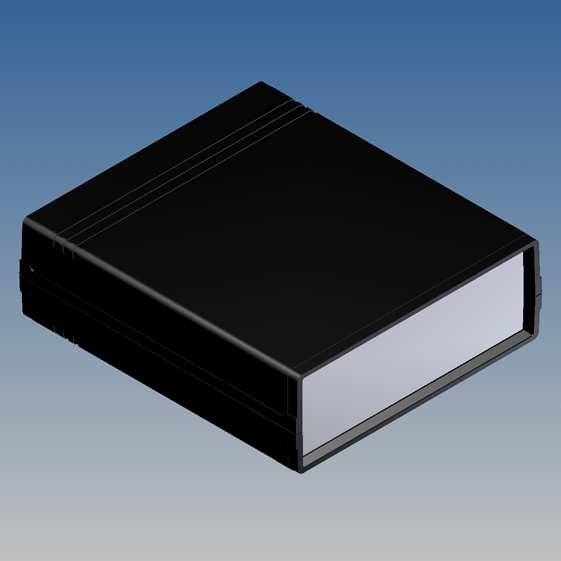

223-B.9 173 154 54 9004
P2H-AT 154 140 2 1 x 9V AB9
PP223
PDF
DWG
Visualizza

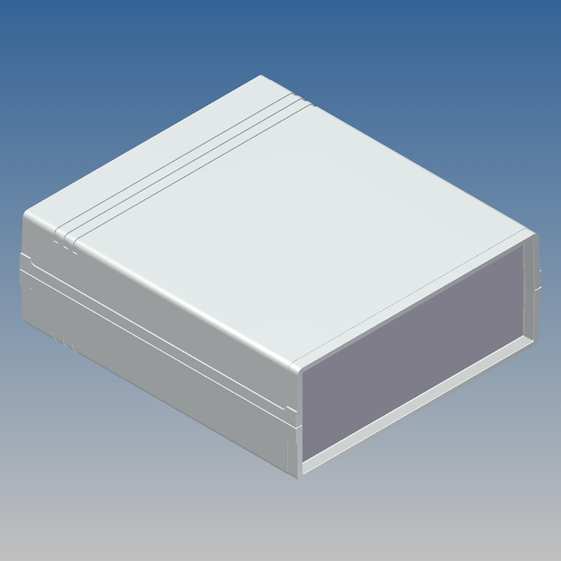

233-B.5 173 154 61 9018
AG-ATY 154 140 2 1 x 9V AB9
PP233
PDF
DWG
Visualizza
233-B.9 173 154 61 9004
P2H-AT 154 140 2 1 x 9V AB9
PP233
PDF
DWG
Visualizza
