DESIGNER

Famiglia Front Panel - Contenitori per elettronica - Plastica

Descrizione

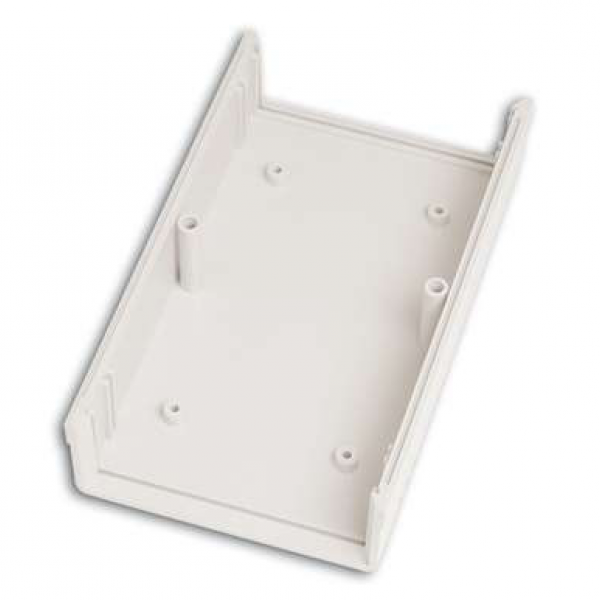

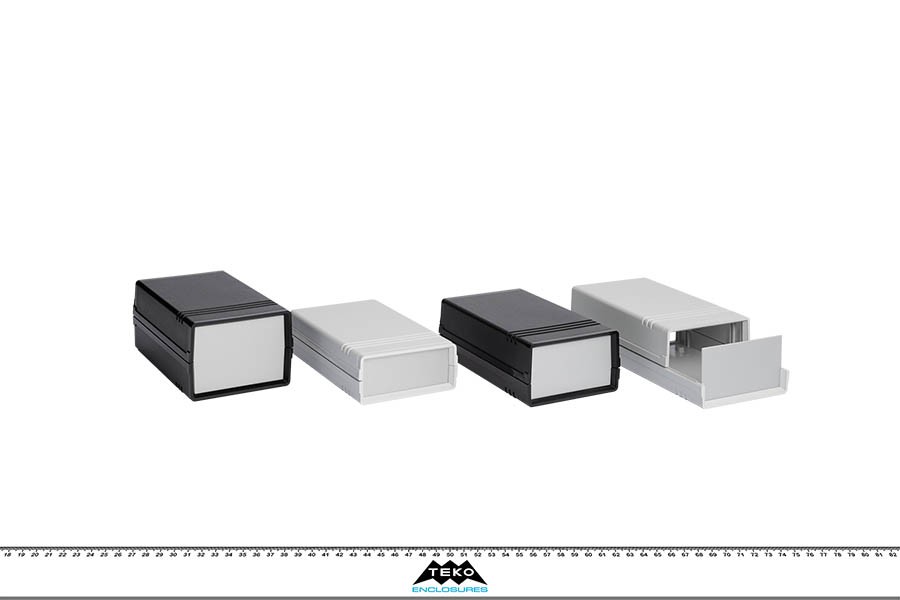

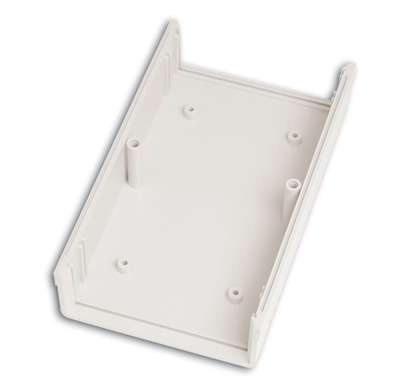

Contenitore in ABS con superfici opache e pannelli in alluminio di spessore 1 mm. All’interno sono presenti guide e punti di fissaggio per PCB. Chiusura con due viti. Il contenitore può essere dotato di pannelli in plastica (Mod. PPD1, PPD2 e PPD3).

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

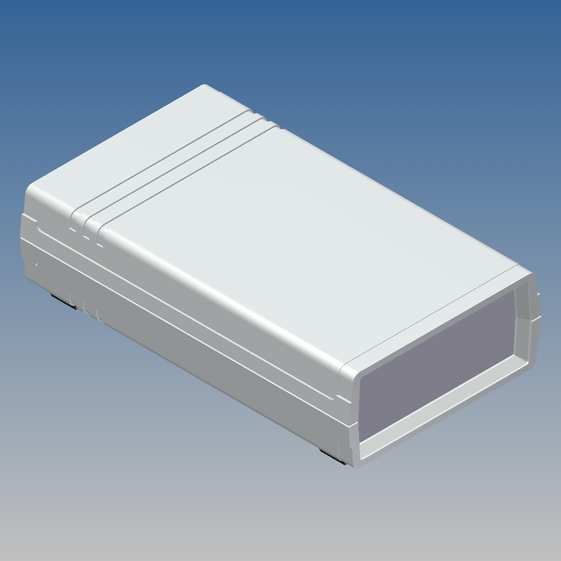

10001.5 145 85 37 9018
AG-ATY 126 72 2 - PPD1
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD1
  • Disegni:  PDF  DWG

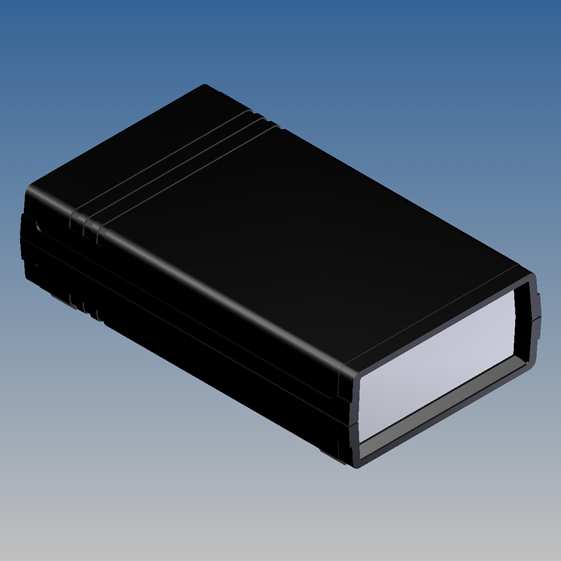

10001.9 145 85 37 9004
P2H-AT 126 72 2 - PPD1
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD1
  • Disegni:  PDF  DWG

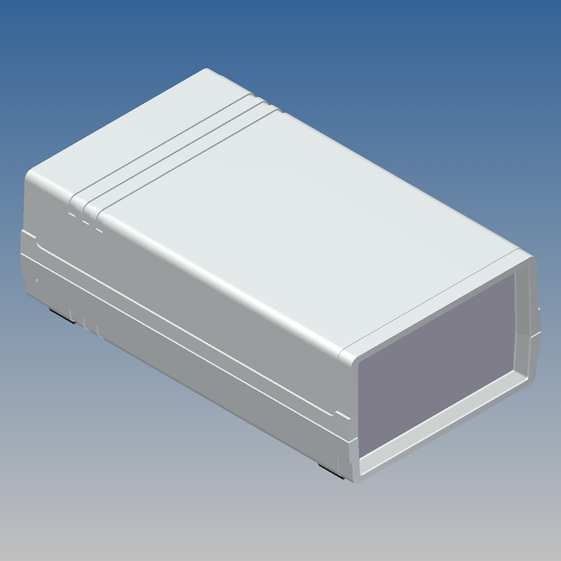

10002.5 145 85 49 9018
AG-ATY 126 72 2 - PPD2
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD2
  • Disegni:  PDF  DWG

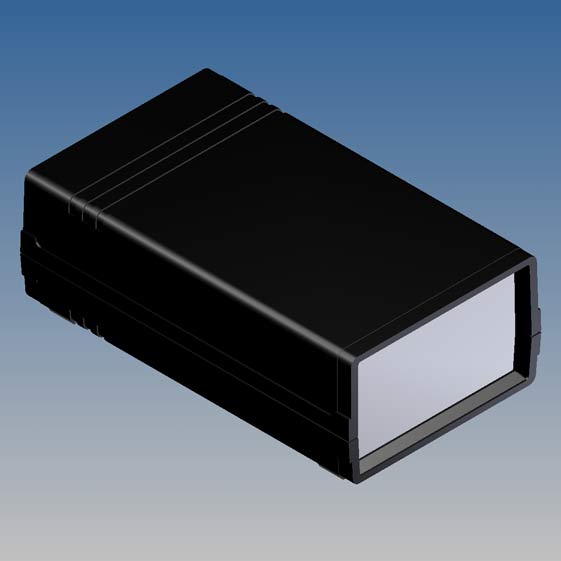

10002.9 145 85 49 9004
P2H-AT 126 72 2 - PPD2
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD2
  • Disegni:  PDF  DWG

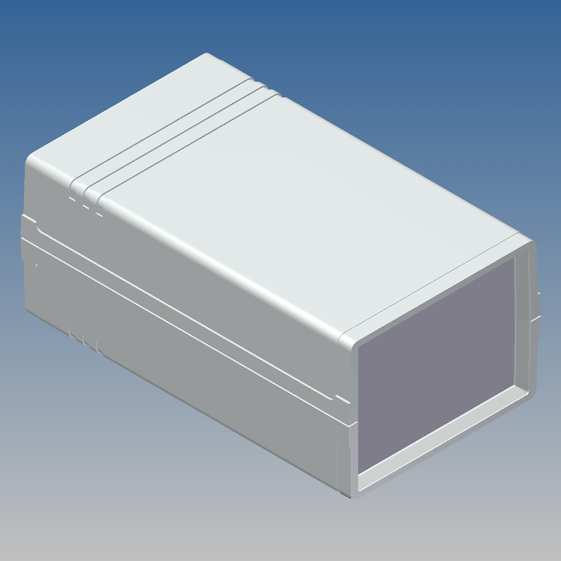

10003.5 145 85 61 9018
AG-ATY 126 72 2 - PPD3
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD3
  • Disegni:  PDF  DWG

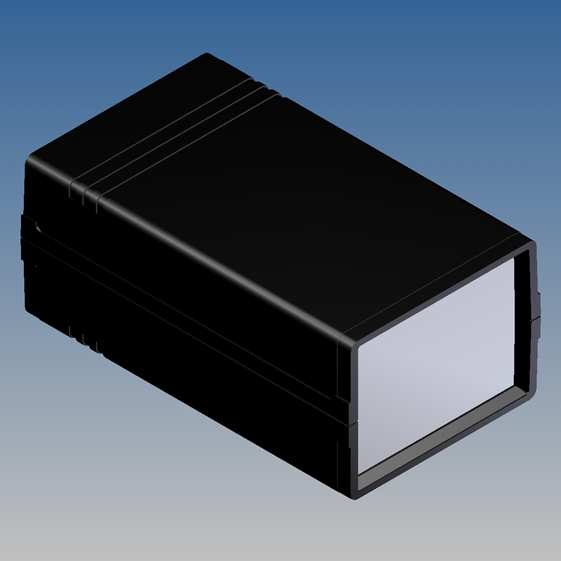

10003.9 145 85 61 9004
P2H-AT 126 72 2 - PPD3
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 126
  • MAX PCB W (mm): 72
  • Viti: 2
  • Batteria: -
  • Accessori: PPD3
  • Disegni:  PDF  DWG
