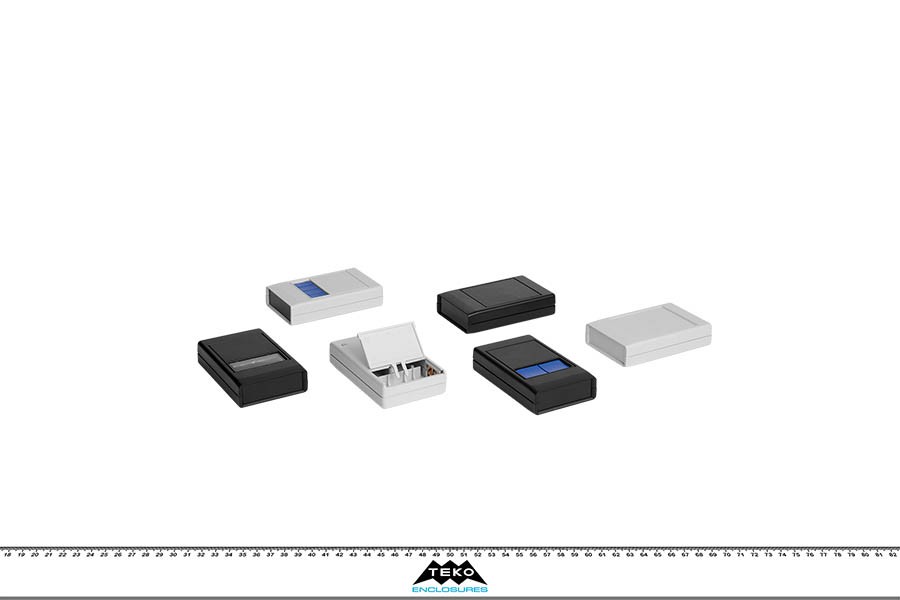

SQUID1

Famiglia Pocket - Contenitori per elettronica - Plastica

Descrizione

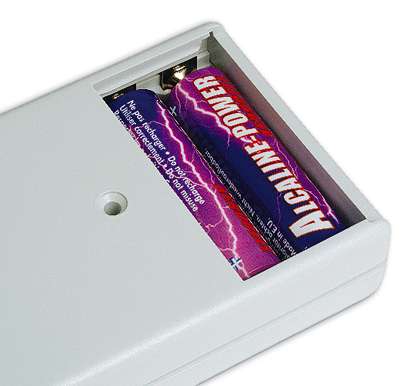

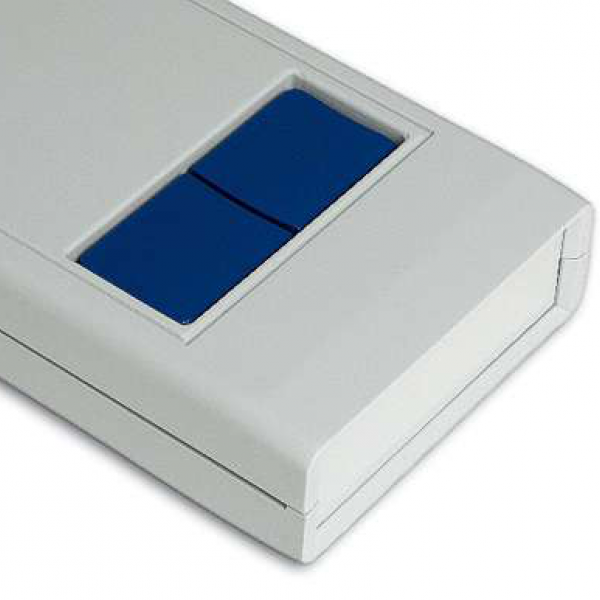

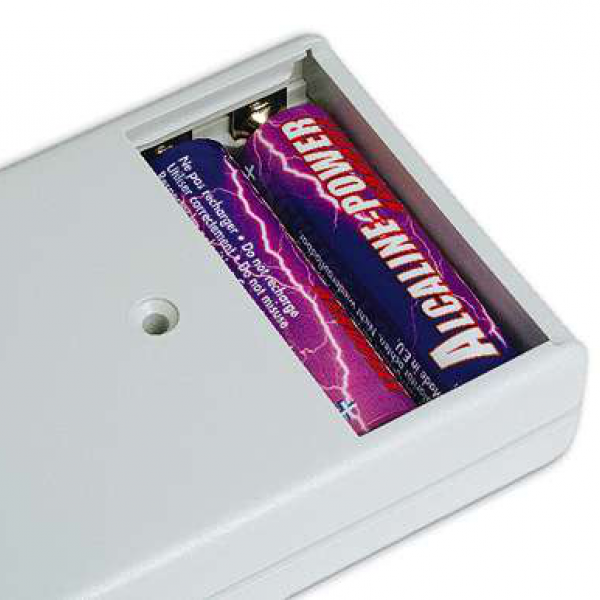

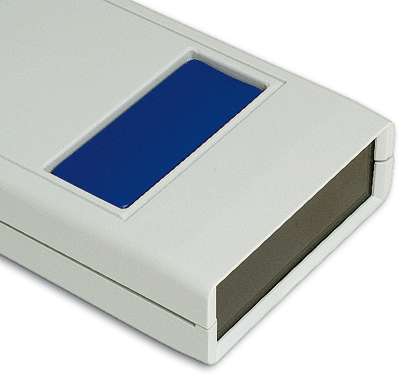

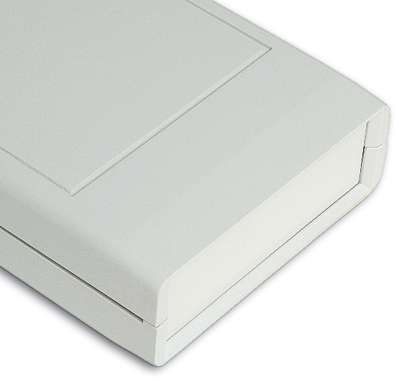

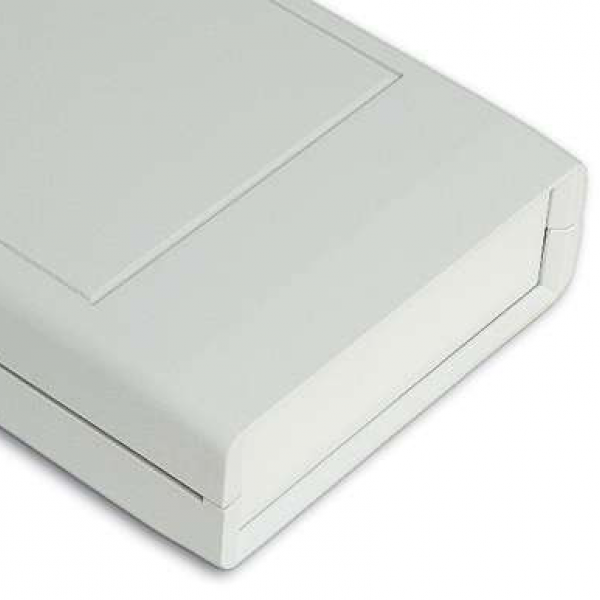

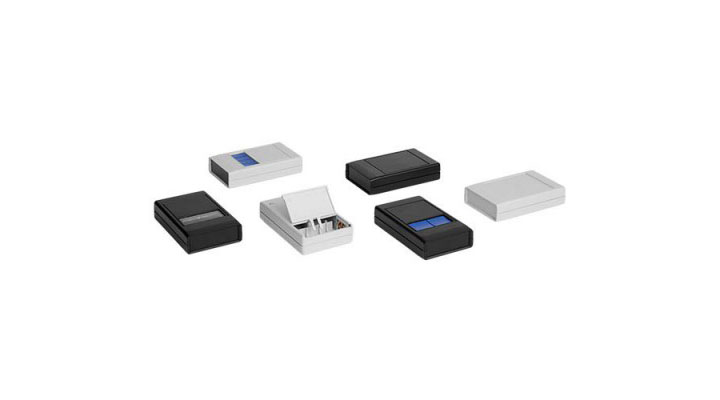

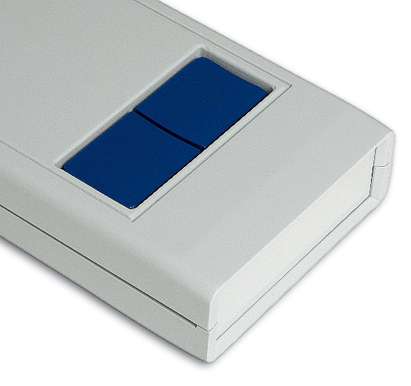

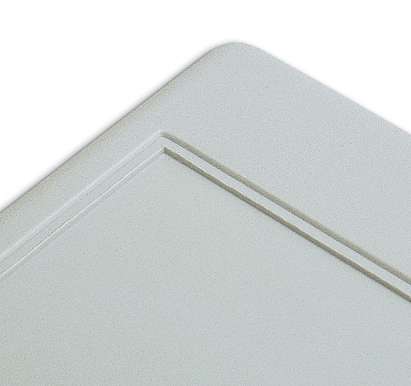

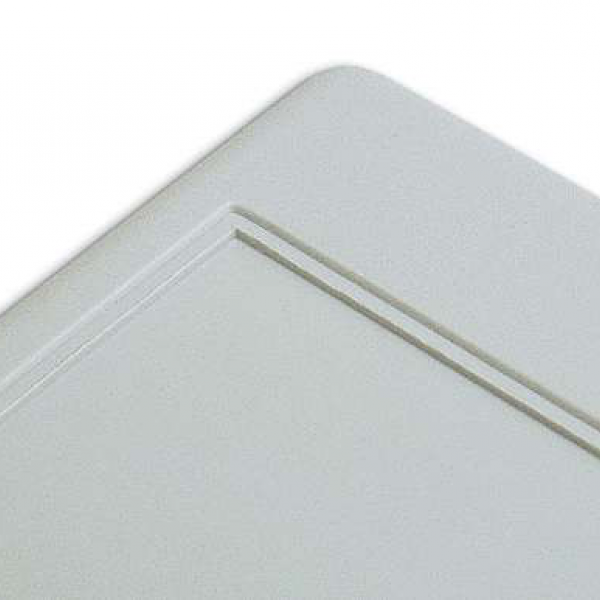

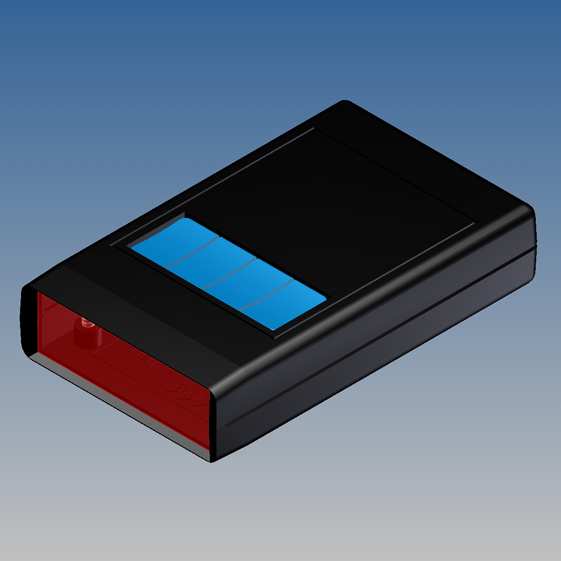

Contenitore in ABS con superfici opache. All’interno sono presenti dei punti di fissaggio per PCB. Alloggiamento per batteria 9V o per due batterie stilo 1.5V con chiusura a slitta. I modelli “SQ1-IR” e “SQ124-IR” hanno un pannello frontale permeabile ai raggi infrarossi. Il modello “SQ124” è dotato di un kit da uno, due o quattro pulsanti blu. I modelli “SQ11” e “SQ11-IR” hanno un’area ribassata per tastiera a membrana. Chiusura a tre viti. Disponibile su richiesta connettore a clip per batteria 9V (Mod. AB9), distanziale adesivo per batteria (Mod. DSA).

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

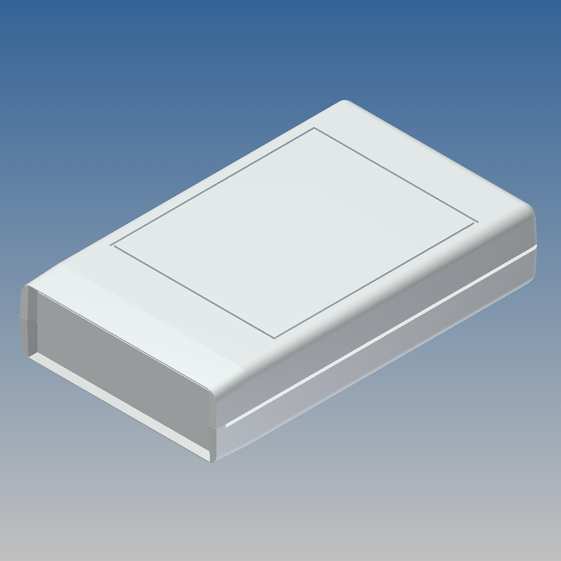

SQ1.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ1.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

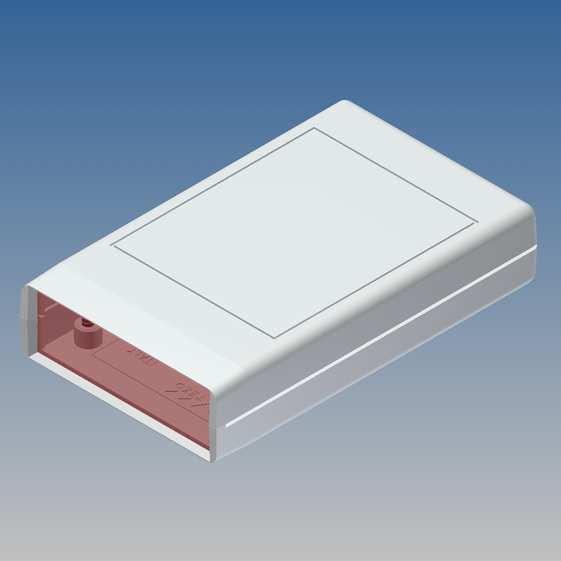

SQ1-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

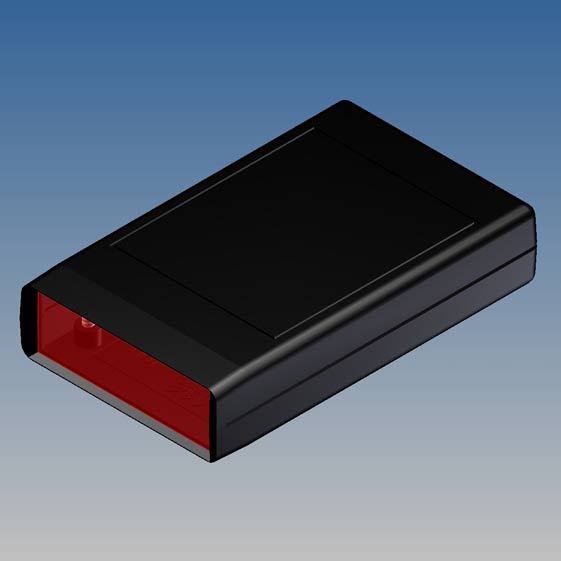

SQ1-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

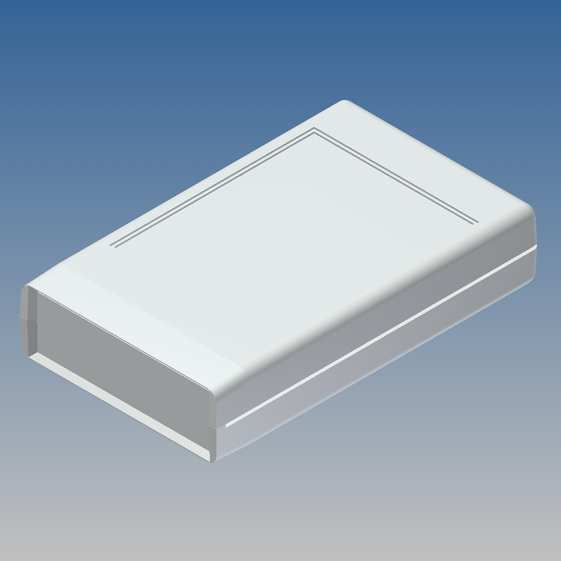

SQ11.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ11.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

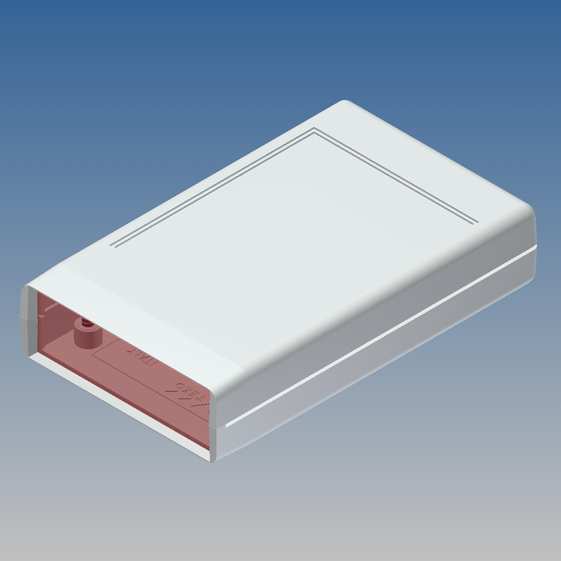

SQ11-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ11-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

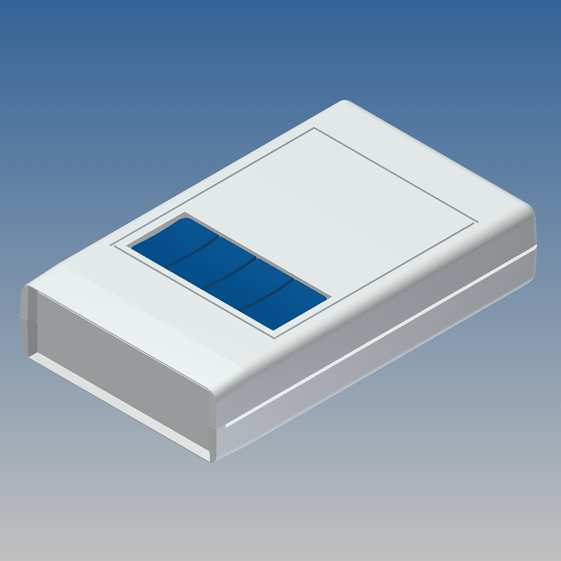

SQ124.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

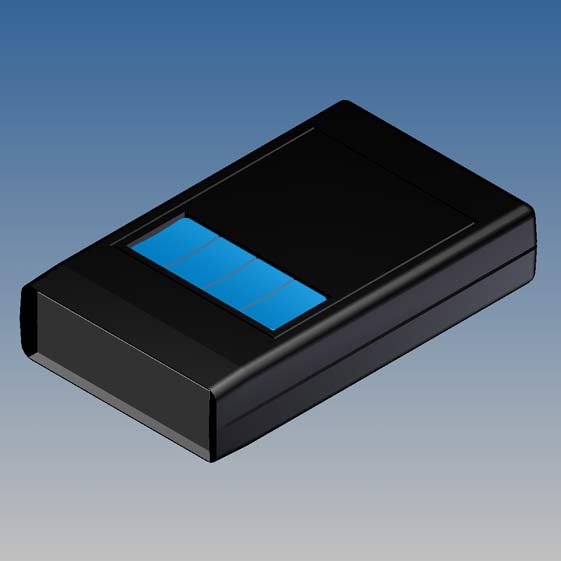

SQ124.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

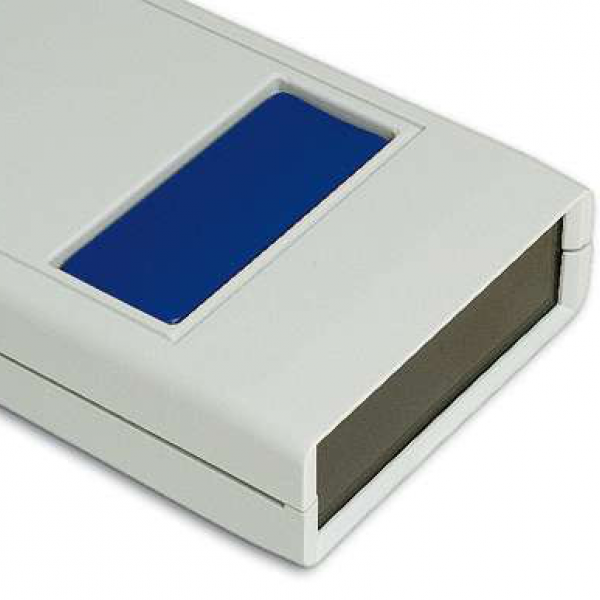

SQ124-IR.5 100 60,5 21 9018
AG-ATY 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ124-IR.9 100 60,5 21 9004
P2H-AT 52 48,5 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 52
  • MAX PCB W (mm): 48,5
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
