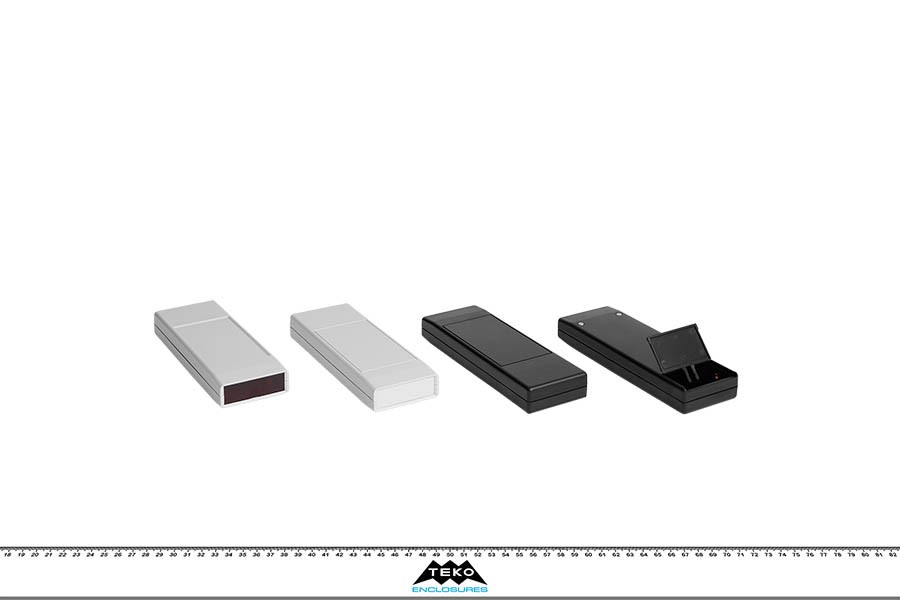

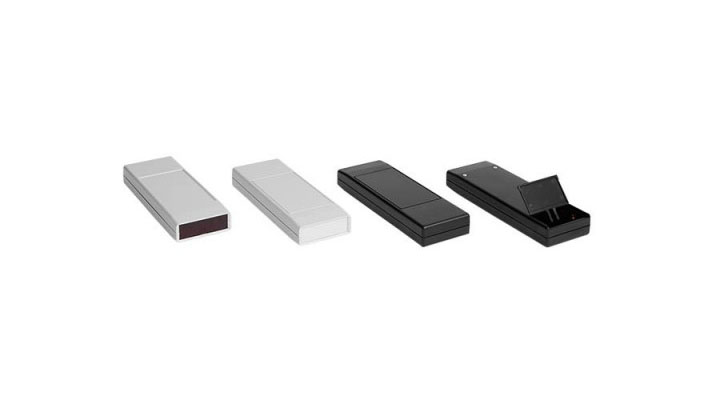

SQUID2

Famiglia Pocket - Contenitori per elettronica - Plastica

Descrizione

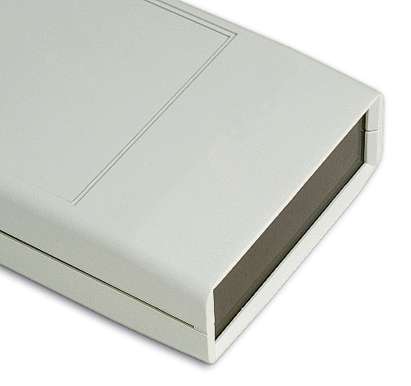

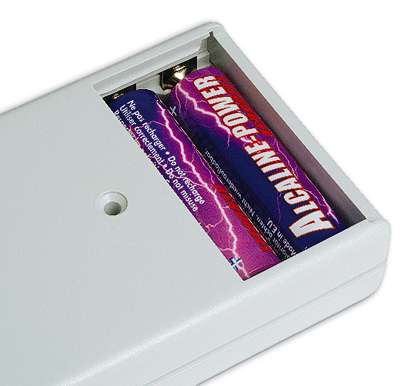

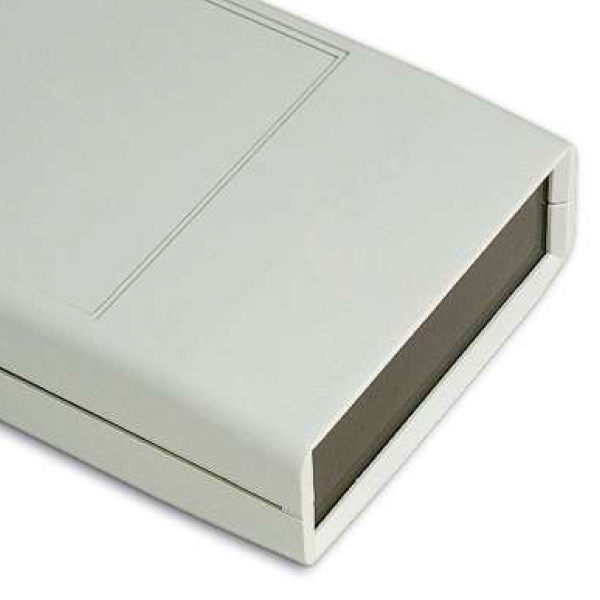

Contenitore in ABS con superfici opache. All’interno sono presenti dei punti di fissaggio per PCB. Alloggiamento per batteria 9V o per due batterie stilo 1.5V con chiusura a slitta. Il modello “SQ2-IR” è disponibile con pannello frontale permeabile ai raggi infrarossi. I modelli “SQ22” e “SQ22-IR” hanno un’area ribassata per tastiera a membrana. Chiusura a tre viti. Disponibile su richiesta connettore a clip per batteria 9V (Mod. AB9), distanziale adesivo per batteria (Mod. DSA).

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro

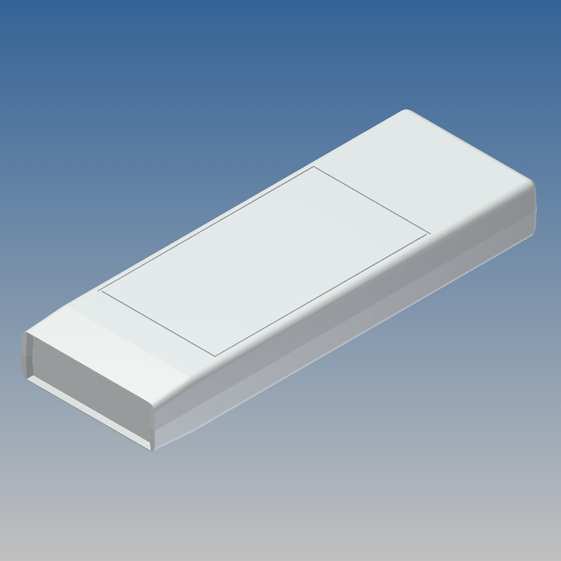

SQ2.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ2.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

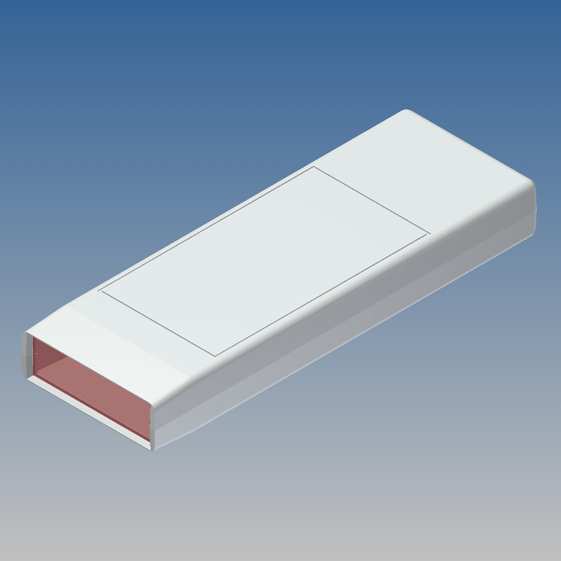

SQ2-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ2-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

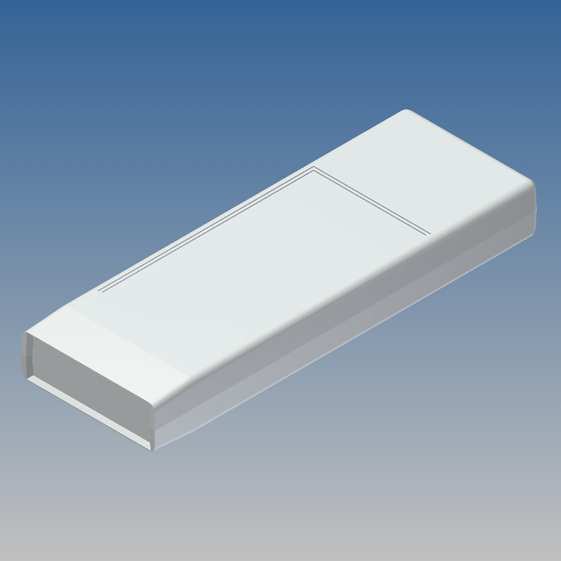

SQ22.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ22.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
SQ22-IR.5 174 60,5 23 9018
AG-ATY 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9018
  • Materiale: AG-ATY
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG

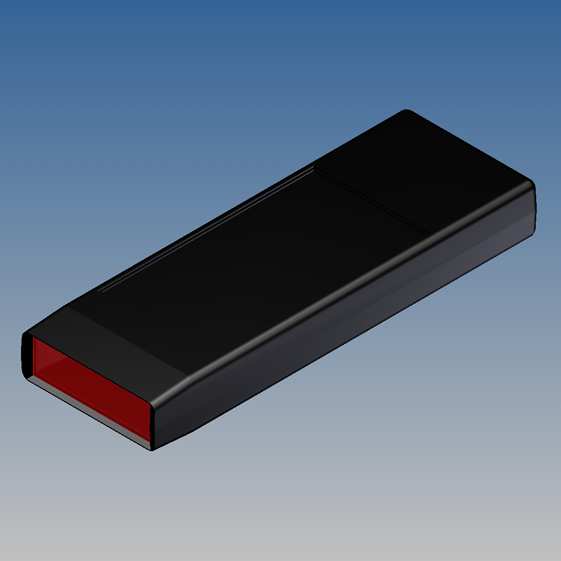

SQ22-IR.9 174 60,5 23 9004
P2H-AT 110 52 3 2 x AA / 1 x 9V AB9
DSA
PDF
DWG
Visualizza
  • Colore (Ral): 9004
  • Materiale: P2H-AT
  • MAX PCB L (mm): 110
  • MAX PCB W (mm): 52
  • Viti: 3
  • Batteria: 2 x AA / 1 x 9V
  • Accessori: AB9 DSA
  • Disegni:  PDF  DWG
