DIGITAL

Famille Front Panel - Boîtiers électroniques - Plastique

Description

Coffrets en polystyrène avec un panneau incliné à 20° en polystyrène rouge transparent. Guides internes pour la fixation d’un circuit imprimé. Les modèles «D 13» et «D 14» possèdent une ouverture arrière qui facilite les câblage. Surface opaque. Montage par quatre vis.

Détails

Produits

Modèle L (mm) W (mm) H (mm) Couleur (Ral) Matériel MAX PCB L (mm) MAX PCB W (mm) Vis Batterie Accessoires Dessins Plus

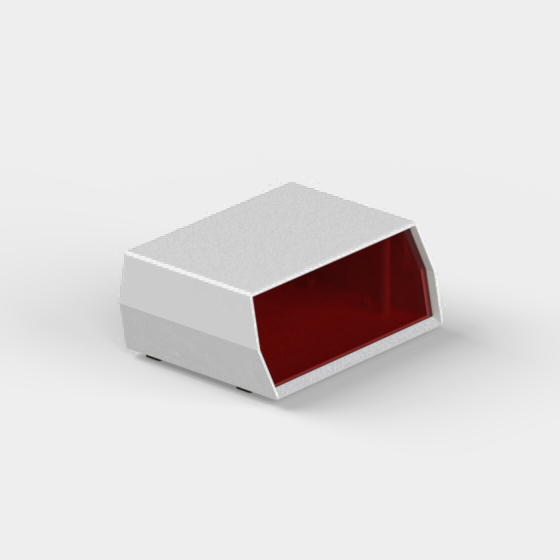

D-12.5 119,5 89 50 9018
AG-ATY - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

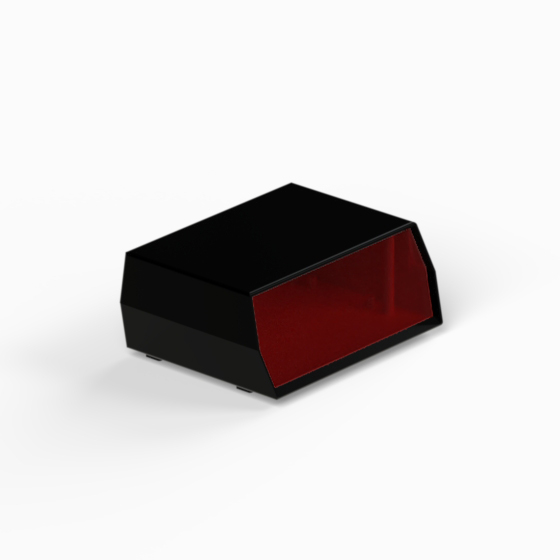

D-12.9 119,5 89 50 9004
P2H-AT - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

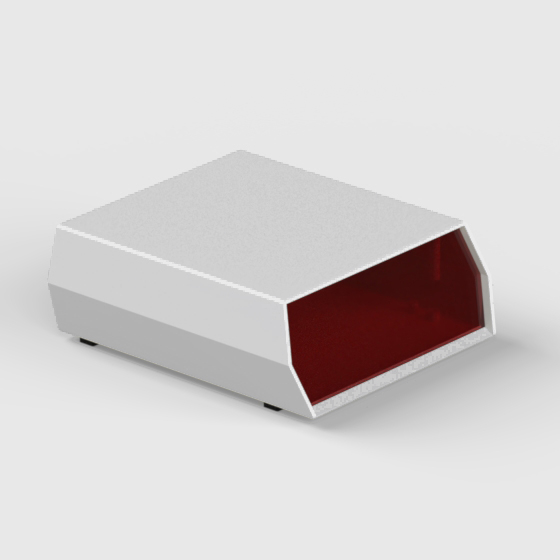

D-13.5 135 150 54 9018
AG-ATY - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

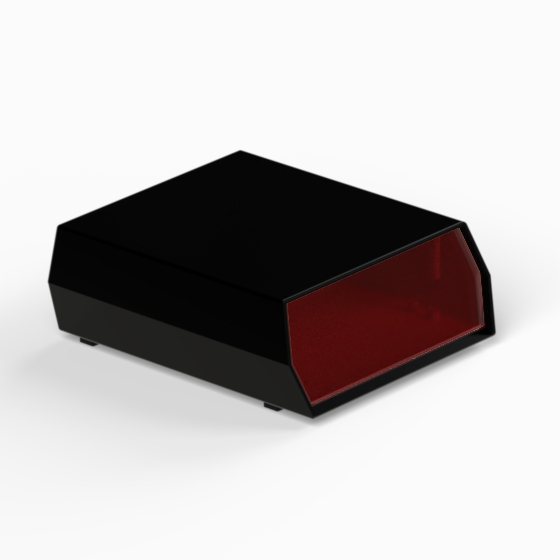

D-13.9 135 150 54 9004
P2H-AT - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

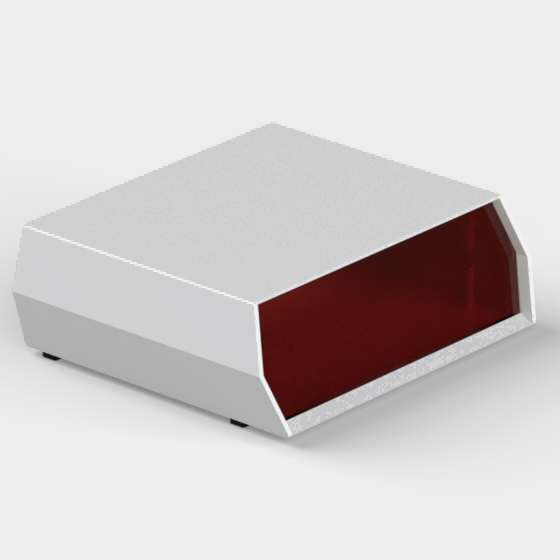

D-14.5 181 155 60 9018
AG-ATY - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9018
  • Matériel: AG-ATY
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG

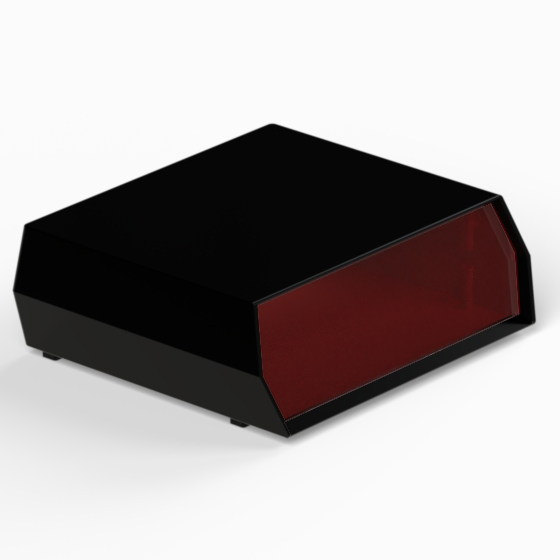

D-14.9 181 155 60 9004
P2H-AT - - 4 - PDF
DWG
Affiche
  • Couleur (Ral): 9004
  • Matériel: P2H-AT
  • MAX PCB L (mm): -
  • MAX PCB W (mm): -
  • Vis: 4
  • Batterie: -
  • Accessoires:
  • Dessins:  PDF  DWG
12 familles de produits , 152 séries . Vous ne pouvez pas trouver ce que vous cherchez? Nous contacter
