Descrizione

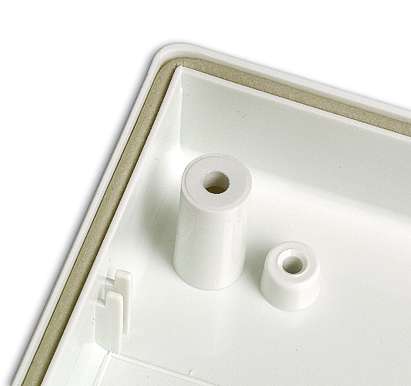

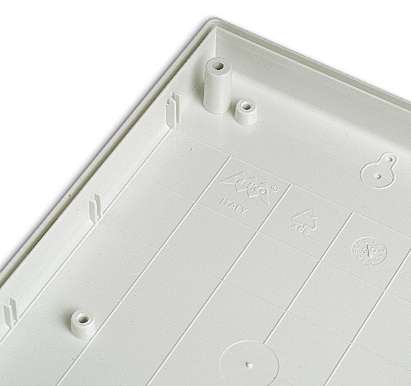

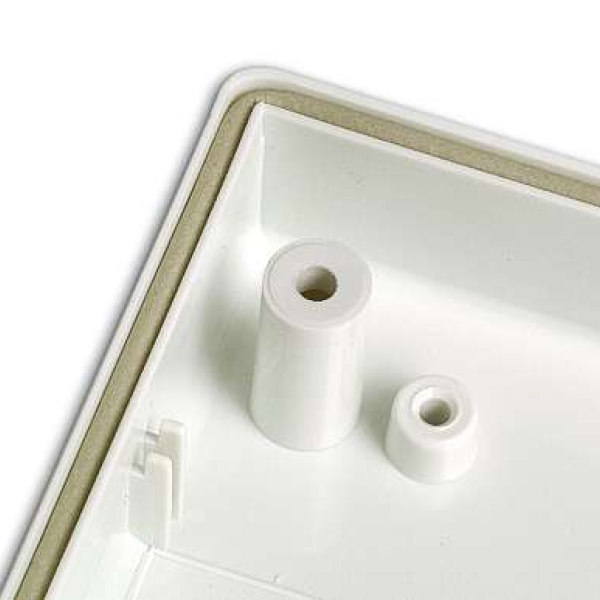

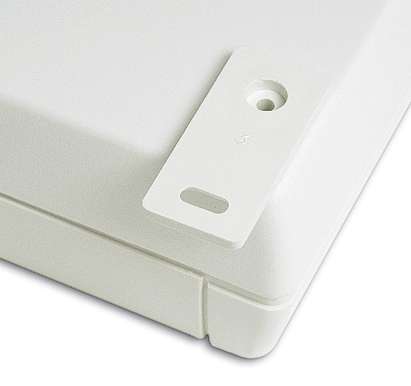

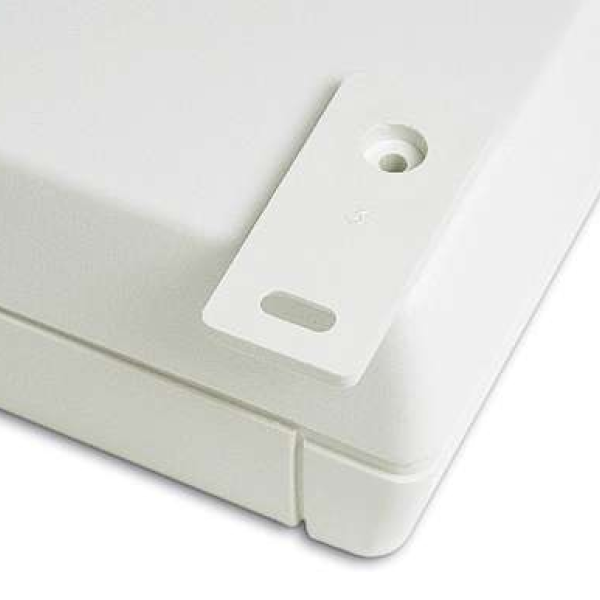

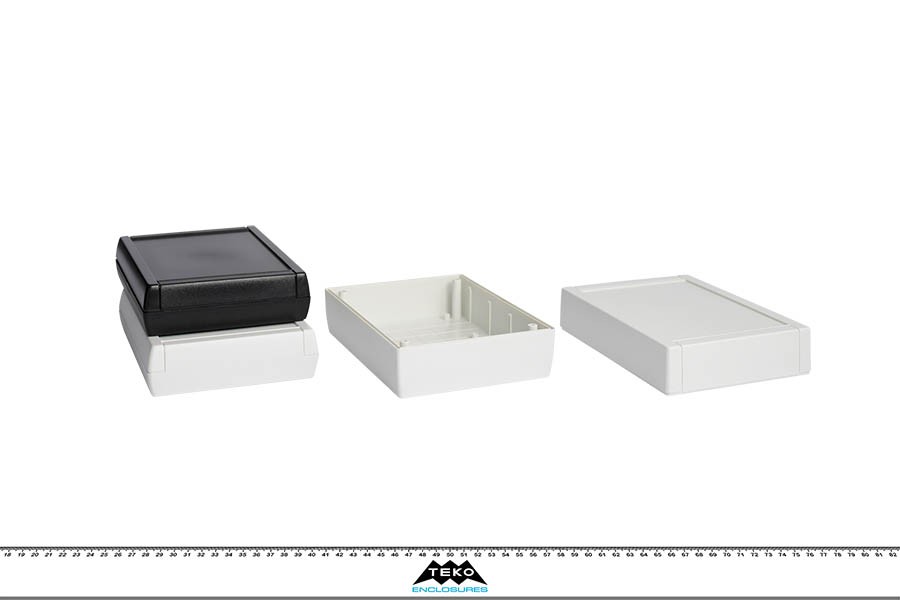

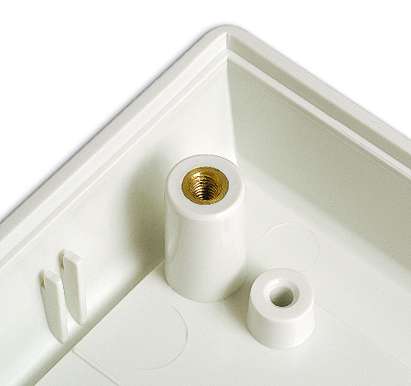

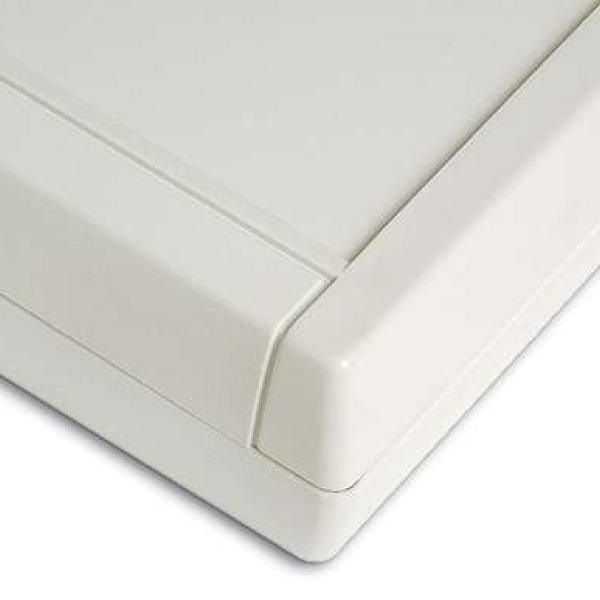

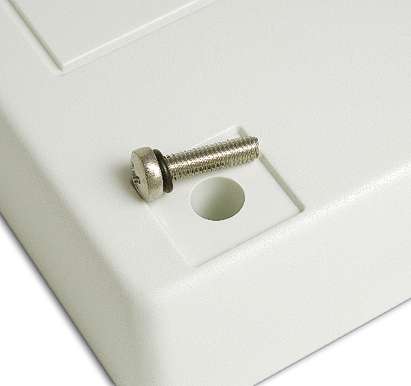

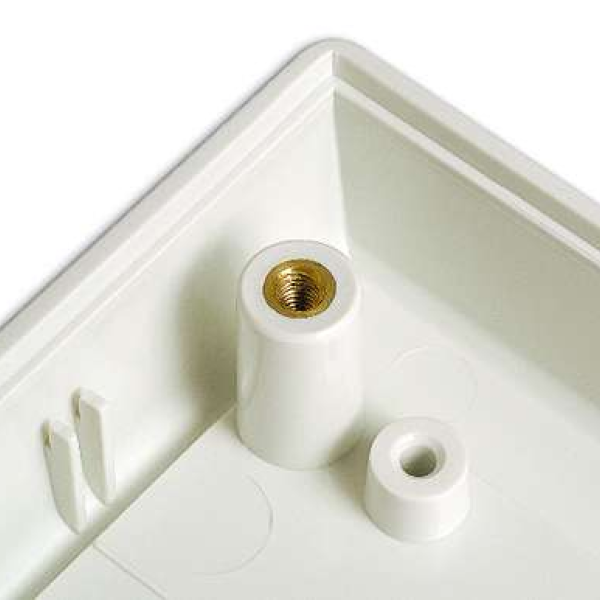

Contenitori in ABS con superfici opache. La parte superiore presenta un’area ribassata di 1,8 mm. per l’alloggiamento di tastiera a membrana o pannello in alluminio. All’interno sono presenti punti di fissaggio PCB formato Eurocard 100x160 mm. I modelli “KK” sono forniti con kit di guarnizione IP65. Chiusura a quattro viti. Disponibile su richiesta pannello in alluminio (Mod. APTK) ed elementi di fissaggio a parete (Mod. MT2).
Prodotti
| Modello | L (mm) | W (mm) | H (mm) | Colore (Ral) | Materiale | MAX PCB L (mm) | MAX PCB W (mm) | Viti | Batteria | Accessori | Disegni | Altro | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

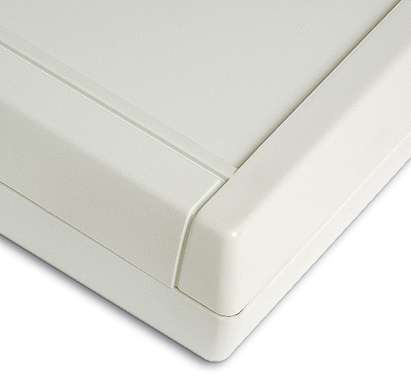

TK11.7 | 188,5 | 133,5 | 39,5 |
9002 |
L320 | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|

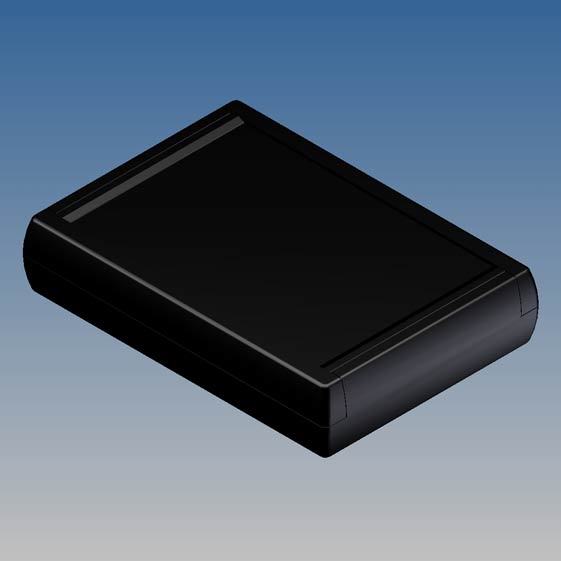

TK11.9 | 188,5 | 133,5 | 39,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|
TK22.7 | 188,5 | 133,5 | 55,5 |
9002 |
L320 | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|

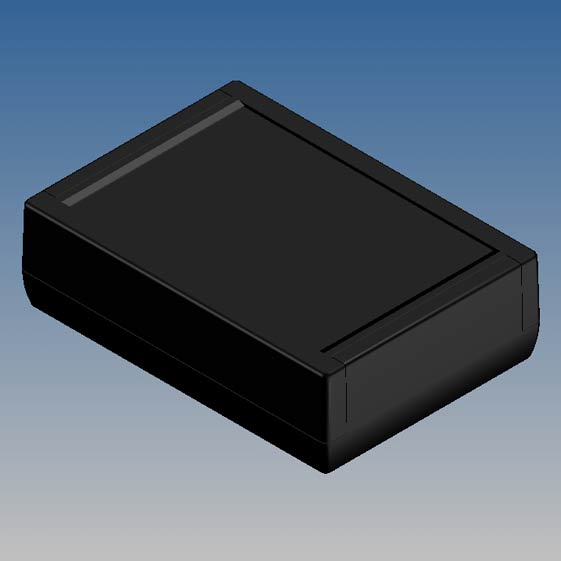

TK22.9 | 188,5 | 133,5 | 55,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|

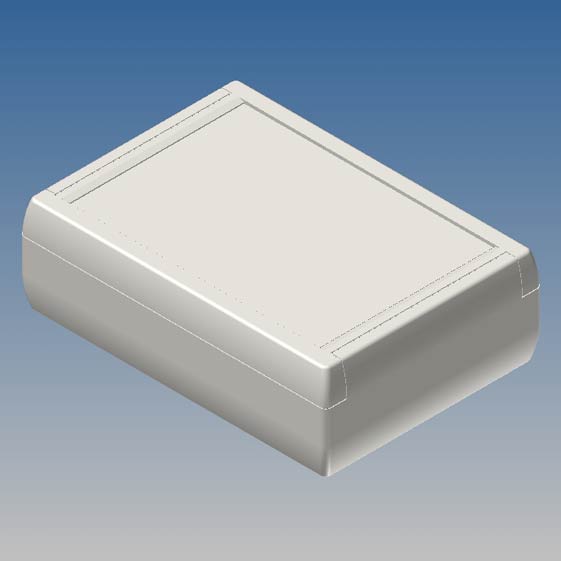

TK33.7 | 188,5 | 133,5 | 59 |
9002 |
L320 | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|

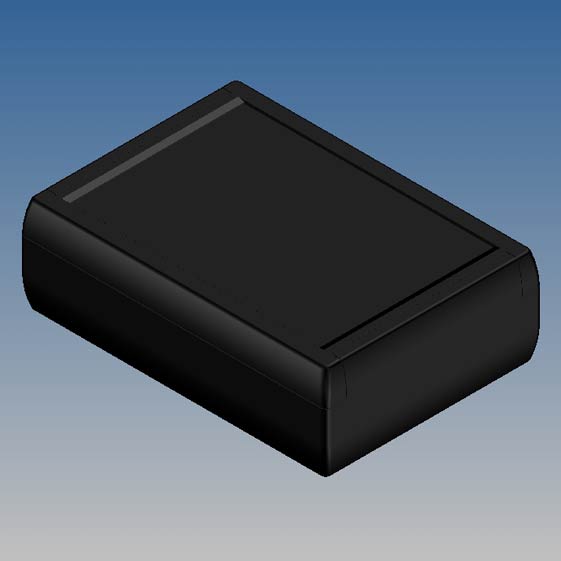

TK33.9 | 188,5 | 133,5 | 59 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|
TK44.7 | 188,5 | 133,5 | 75,5 |
9002 |
L320 | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|
TK44.9 | 188,5 | 133,5 | 75,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|

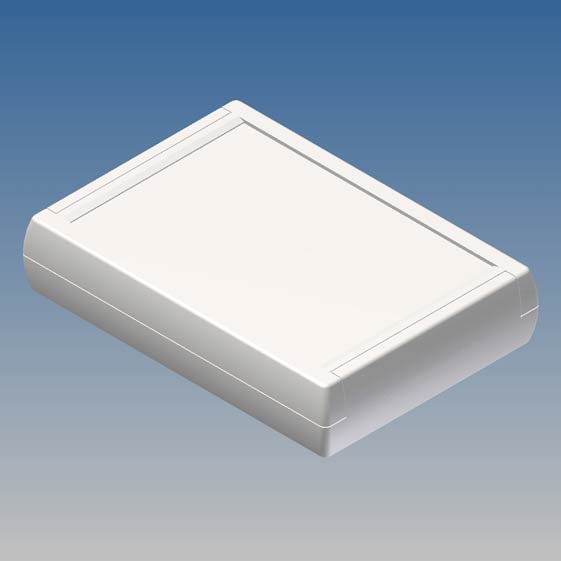

TKK11.7 | 188,5 | 133,5 | 39,5 |
9002 |
L320 | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|
TKK11.9 | 188,5 | 133,5 | 39,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|

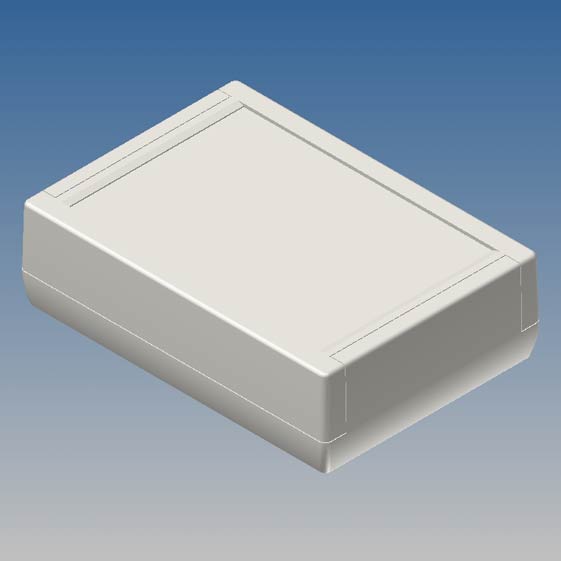

TKK22.7 | 188,5 | 133,5 | 55,5 |
9002 |
L320 | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|

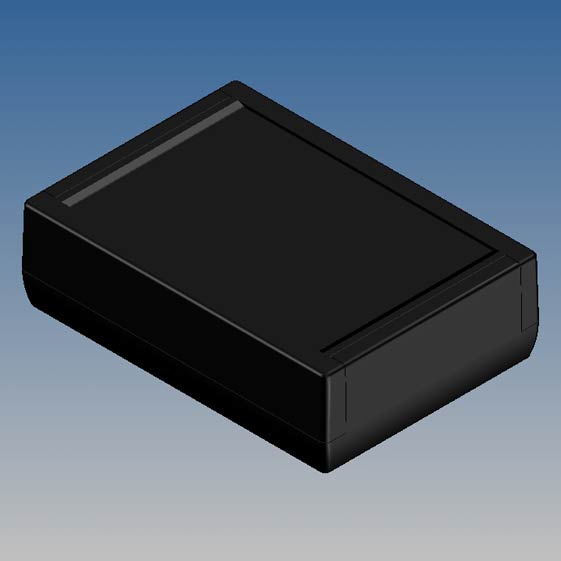

TKK22.9 | 188,5 | 133,5 | 55,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
APTK MT2 |
PDF DWG |
|
|
TKK33.7 | 188,5 | 133,5 | 59 |
9002 |
L320 | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|
TKK33.9 | 188,5 | 133,5 | 59 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|

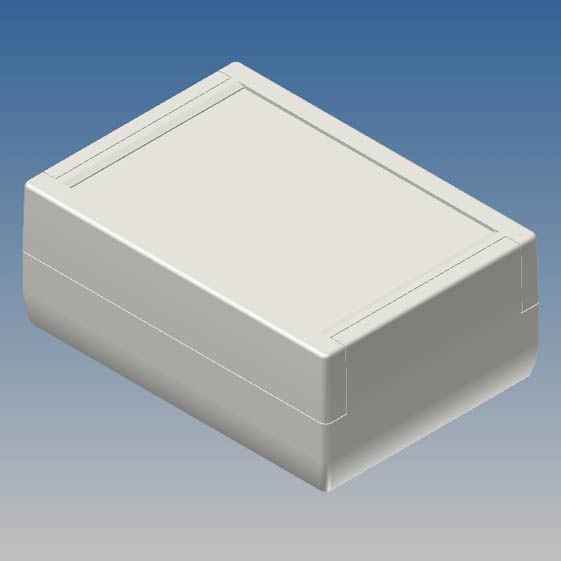

TKK44.7 | 188,5 | 133,5 | 75,5 |
9002 |
L320 | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
|
|

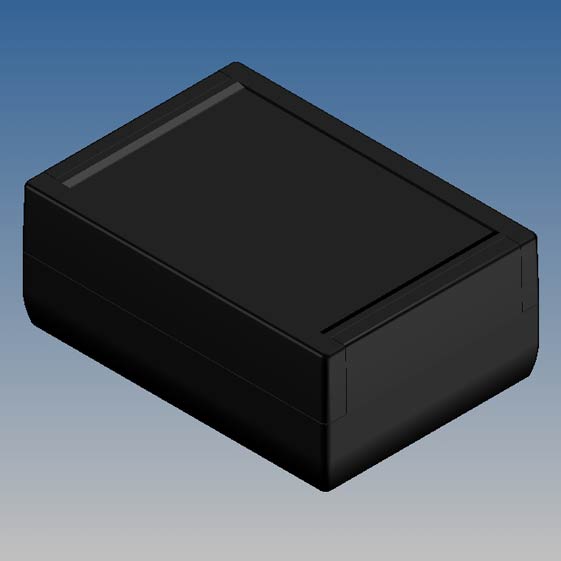

TKK44.9 | 188,5 | 133,5 | 75,5 |
9004 |
P2H-AT | 176 | 119 | 4 | - |
MT2 |
PDF DWG |
